| 브랜드 이름: | CHINA CUSTOM THERMOPLASTIC BUSHING SELF-LUBRICATING BEARINGS |
| 모델 번호: | 맞춘 열가소성 물질과 텍스 직물 조직 / 유리 섬유류 스테인레스 스틸 316 태도 |
| 모크: | >=500 부분 |
| 가격: | negotiate |
| 지불 조건: | 사전에 TT |
| 공급 능력: | 미끄럼 베어링 공급자들에 기름을 치는 제조사 본인에 금속을 입히는 스테인레스 강 |

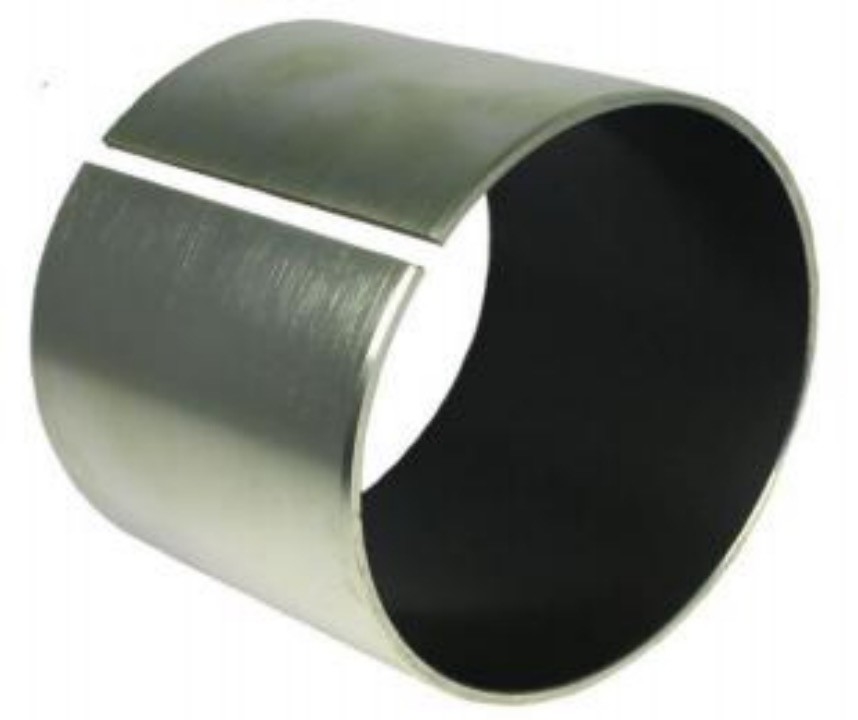

스테인레스 스틸로 만든 금속 폴리머 복합 부싱은 다양한 산업 응용 분야에서 우수한 성능과 내구성을 제공하도록 설계된 고도로 특수화 된 구성 요소입니다.
(폴리 테트라 플루오로 에틸렌)와 스테인리스 스틸의 조합은 스테인레스 스틸의 강도 및 부식 저항의 우수한 윤활 특성을 결합한 독특한 재료를 생성합니다. 이 복합 부싱은 높은 하중, 압력 및 온도를 견딜 수있어 까다로운 환경에서 사용하기에 적합합니다.
낮은 마찰과 자체 윤활 특성으로 알려진 것은 원활한 작동과 마모 감소를 보장합니다. 또한 화학 물질과 용매에 저항하여 부싱의 내구성을 더욱 향상시킵니다.
반면에 스테인레스 스틸은 탁월한 부식 저항과 기계적 강도를 제공합니다. 이 재료는 녹과 산화에 매우 강하여 부싱이 시간이 지남에 따라 무결성과 성능을 유지하도록합니다.
복합 부싱의 정밀 제조는 운동이나 오정렬의 잠재력을 최소화하여 타이트하고 안전한 착용감을 보장합니다. 이 정밀도는 또한 부싱의 일관된 성능과 신뢰성을 유지하는 능력에 기여합니다.
요약하면, 스테인리스 스틸로 만들어진 금속 폴리머 복합 부 부싱은 광범위한 산업 응용 분야에서 우수한 성능을 제공하는 강력하고 내구성있는 구성 요소입니다. 독특한 재료 조성물은 최고의 특성과 스테인레스 스틸을 결합하여 부드러운 작동, 마모 감소 및 탁월한 내구성을 보장합니다.
금속 폴리머 복합 재료
스틸 백 + 포터 브론즈 소스 +
+ 고체 윤활제
| 설명 | OD mm |
ID mm |
키 | 틀 부분 숫자 |
| 스테인리스 강철 부싱 19.0 | 24.05 | 19.05 | 30 | DB-19905-30 (3/4”) |
| 스테인리스 강철 부싱 20x3 | 25 | 20 | 30 | DB-5530 |
| 스테인리스 강철 부싱 22x3 | 27 | 22 | 30 | DB-2230 |
| 스테인리스 강철 부싱 22.2 | 27.22 | 22.22 | 30 | DB-22.22-30 (7/8 ") |
| 스테인리스 강철 부싱 25x3 | 30 | 25 | 30 | DB-2530 |
| 스테인리스 강철 부싱 25.4 | 30.4 | 25.4 | 30 | DB-25.4-30 (1 ") |
| 스테인리스 강철 부싱 28.5 | 33.57 | 28.57 | 30 | DB-28.57-30 (1-1/8 ") |
| 스테인리스 강철 부싱 30x3 | 35 | 30 | 30 | DB-3030 |
| 스테인리스 강철 부싱 31.7 | 36.75 | 31.75 | 30 | DB-31.75-30 (1-1/4 ") |
| 스테인리스 강철 부싱 32x3 | 37 | 32 | 30 | DB-3230 |
| 스테인리스 강철 부싱 35x3 | 40 | 35 | 30 | DB-3530 |
| 스테인리스 강철 부싱 36x3 | 41 | 36 | 30 | DB-3630 |
| 스테인리스 강철 부싱 38.1 | 43.1 | 38.1 | 30 | DB-38. 1-30 (1-1/2 ") |
| 스테인리스 강철 부싱 40x3 | 45 | 40 | 30 | DB-4030 |
| 스테인리스 강철 부싱 41.2 | 46.27 | 41.27 | 30 | DB-41.27-30 (1-5/8 ") |
| 스테인리스 강철 부싱 42x3 | 47 | 42 | 30 | DB-4230 |
| 스테인리스 강철 부싱 44.4 | 49.45 | 44.45 | 30 | DB-44.45-30 (1-3/4 ") |
| 스테인리스 강철 부싱 45x3 | 50 | 45 | 30 | DB-4530 |
| 스테인리스 강철 부싱 47.6 | 52.62 | 47.62 | 30 | DB-47.62-30 (1-7/8 ") |
| 스테인리스 강철 부싱 50x4 | 55 | 50 | 40 | DB-5040 |
| 스테인리스 강철 부싱 50.8 | 55.8 | 50.8 | 40 | DB-50.8-40 (2 ") |
| 스테인리스 강철 부싱 54x4 | 59 | 54 | 40 | DB-5440 |
| 스테인리스 강철 부싱 55x4 | 60 | 55 | 40 | DB-5540 |
| 스테인리스 강철 부싱 56x4 | 61 | 56 | 40 | DB-5640 |
| 스테인리스 강철 부싱 57.1 | 62.15 | 57.15 | 40 | DB-57. 15-40 (2-1/4 ") |
| 스테인리스 강철 부싱 60x4 | 65 | 60 | 40 | DB-6040 |
| 스테인리스 강철 부싱 63x4 | 68 | 63 | 40 | DB-6340 |
| 스테인리스 강철 부싱 63.5 | 68.5 | 63.5 | 40 | DB-63.5-40 (2-1/2 ") |
| 스테인리스 강철 부싱 65x4 | 70 | 65 | 40 | DB-6540 |
| 스테인리스 강철 부싱 70x4 | 75 | 70 | 40 | DB-7040 |
| 스테인리스 강철 부싱 75x4 | 80 | 75 | 40 | DB-7540 |
| 스테인리스 강철 부싱 76.2 | 81.2 | 76.2 | 40 | DB-76.2-40 (3 ") |
| 스테인리스 강철 부싱 80x4 | 85 | 80 | 40 | DB-8040 |
| 스테인리스 강철 부싱 82.5 | 87.55 | 82.55 | 40 | DB-82.55-40 (3-1/4 ") |
| 스테인리스 강철 부싱 85x4 | 90 | 85 | 40 | DB-8540 |
| 스테인리스 강철 부싱 88.9 | 93.9 | 88.9 | 40 | DB-88 9-40 (3-1/2 ") |
| 스테인리스 강철 부싱 90x4 | 95 | 90 | 40 | DB-9040 |
| 스테인리스 강철 부싱 92x4 | 97 | 92 | 40 | DB-9240 |
| 스테인리스 강철 부싱 95x4 | 100 | 95 | 40 | DB-9540 |
| 스테인리스 강철 부싱 100x | 105 | 100 | 50 | DB-10050 |
| 스테인리스 강철 부싱 101. | 106.4 | 101.4 | 50 | DB-101.6-50 (4 ") |
| 스테인리스 강철 부싱 105x | 110 | 105 | 50 | DB-10550 |
| 스테인리스 강철 부싱 110x | 115 | 110 | 50 | DB-11050 |
| 스테인리스 강철 부싱 114. | 119.3 | 114.3 | 50 | DB-114.3-50 (4-1/2 ") |
| 스테인리스 강철 부싱 115x | 120 | 115 | 50 | DB-11550 |
| 스테인리스 강철 부싱 120x | 125 | 120 | 50 | DB-12050 |
| 스테인리스 강철 부싱 125x | 130 | 125 | 50 | DB-12550 |
| 스테인리스 강철 부싱 127x | 132 | 127 | 50 | DB-12750 (5”) |
| 스테인리스 강철 부싱 130x | 135 | 130 | 50 | DB-13050 |
| 스테인리스 강철 부싱 140x | 145 | 140 | 50 | DB-14050 |
| 스테인리스 강철 부싱 150x | 155 | 150 | 50 | DB-15050 |
| 새로운 코팅 된 윤활 베어링 |
| 다른 새로운 슬리브 부싱 제품 |
글리코 두르 부싱 교체
/ kevlar fabricsliding 층으로 자체 윤활 플랜지 베어링, 중국 플랜트 인증에서 제조하는 일은 업계 솔루션 챌린지.
Oilless 베어링은 특성을 가진 새로운 유형의 베어링입니다.금속 베어링 및 오일 - 무료 베어링. 일반 베어링의 공급 업체로서 석유 베어링도 업계 벤치 마크가됩니다.
중국의 고성능 건조 마찰 베어링은 슬라이딩 층의 낮은 마찰 포장을 통해 오일이 없거나 오일이 적을 수 있습니다. 윤활은 항상 산업 디자이너에게 두통이었습니다. 비싸고 가져옵니다환경에 매우 비우호적 인 많은 오염.이 기사는 윤활에 대한 지식과 Viiplus 오일 프리 베어링의 특정 적용을 소개합니다.
여기에서 최신 다운로드에 액세스 할 수 있습니다. 클릭하십시오포장 복합 슬라이딩 베어링 .pdf 카탈로그 기호 파일을 표시하고 자체 윤활 부싱 베어링 카탈로그 파일을 다운로드하십시오.
1. 비용을 증가시킵니다. 샤프트 또는 하우징에서 오일 라인 또는 오일 라인을 가공하고, 윤활유 구매, 기계 다운 타임으로 인해 유지 보수 중 작동 효율을 줄이고, 윤활유를 유지하기위한 추가 밀봉, 기계의 재활용 등 모든 비용이 많이 듭니다.
2. 접촉 에너지 효율 사이의 오일 씰과 샤프트를 빨아 넣으십시오.
3. 환경 오염 위험 과정에서 윤활 및 사용을 추가하십시오.
자체 윤활 부싱 및 베어링주석 도금 및 구리 도금, 귀하의 역할을 변경 해야하는 응용 프로그램이 있다면 귀하의 요구를 충족시킬 수 있습니다. 복합 베어링 재료, 신분증, OD 회전, 자체 윤활 베어링 구멍 또는 플랜지 또는 플랜지, 시합, 스러스트 세탁기 또는 기타 도면 사용자 정의 부스링 작업… 우리는 모든 것을 수행하는 기술이 있습니다. 우리는 메트릭 평원, 제국 평원, 미터법 플랜지, 메트릭 와셔, 제국 스트립 및 제국 스트립으로 늘어선 랩 베어링을 제공 할 수 있습니다. 고객 요구 사항에 따라 특수 크기를 생성 할 수 있습니다.
Viiplus는 스테인레스 스틸 복합 베어링 및 부싱의 광범위한 크기, 형태 및 재료를 제공합니다. 부식 저항성이 우수합니다.산업 야외 응용 분야 및 물, 해양 및 해양 환경에서의 부식 저항.
1. 건식 달리기 및 유지 보수에 적합합니다.
2. 노이즈 및 주파수 흡수.
3. 수력 역학적 작동 가능
4. 허용 된 하중.
5. 좋은 화학 저항.
6. 좋은 마찰 특성.
7. 스틱 슬립이 없습니다.
8. 뇌 온도 범위.
9. 높은 슬라이드 속도.
10. 물 흡수가 없습니다.
11. 작동 중에 플레이.
12. 공간 절약.
부시는 화학 밸브, 화학 펌프, 유량계, 식품 산업, 부식 환경에서 의학 산업에 적합합니다. 전달, 회전 및 진동 운동. 공압 및 유압 실린더를위한로드 가이드. 공압 및 유압 실린더의 러그. 개념 벨트 시스템, 섬유 기계, 자동차.
윤활이없는 낮은 마찰 및 높은 내마모성.
스테인레스 스틸 베어링은 금속 배송에 OR 섬유 직물 및 아라미드 섬유 오버레이를 사용하며, 패브릭은 매우 높은 하중 용량과 높은 속도와 높은 마찰력으로 우수한 성능으로 우수한 성능을 높이고 건설 기계, 농업 기계와 같은 중장비에 널리 사용됩니다.
참고 :이 그림의 제품은 청동기 기판 (VSB-1B), 스테인레스 스틸 기판 (VSB-1) 및 리드 프리 (VSB-1W) 포뮬러 제품과 같은 다양한 작업 조건에 따라 다른 매트릭스 재료를 선택할 수 있습니다.
| 성능 표시기 | 날짜 | |
| 최대 부하 p | 정적 부하 | 250n/mm² |
| 동적 하중 | 140n/mm² | |
| 최대 선형 속도 v | 건조 마찰 | 2.5m/s |
| 오일 윤활 | 5.0m/s | |
| 높은 PV 값 | 건조 마찰 | 3.8n/mm² ・ m/s |
| 오일 윤활 | 50n/mm² m m/s | |
| 마찰 계수 | 0.04 ~ 0.20 | |
| 온도 사용 | -195 ℃～+280 ℃ |
|
| 열 전도도 계수 | 50W/m ・ k |
|
포장 복합 슬라이딩 베어링 스테인리스 스틸 316 / 섬유 직물
스테인레스 스틸 316 베어링 + 직물 스테인레스 스틸 기반 비 오일 윤활
Viiplus는 스테인레스 스틸 부싱 제조업체의 전문적인 생산입니다. 스테인레스 스틸로 만들어진 베어링 및 샤프트는 유지 보수가 없습니다.
스테인레스 스틸 부싱그것은 다른 매체로 인한 수분과 다수의 부식을 견딜 수 있습니다. 우리는 스테인레스 스틸 304 & 316으로 만든 베어링을 생산합니다. 고강도, 내마모성, 부식성 및 부식 저항 등의 특성.건조 달리기, 낮은 마찰 계수, 더 낮은 마모.
산업용 강철 부시 304 대 316 스테인레스 스틸 부싱
304 및 316 스테인리스강철 베어링 재료는 다릅니다 : 부식 저항 : 316 스테인레스 스틸 베어링 MO, 고온 환경에서 304 스테인리스 스틸 베어링이 더 좋기 때문에 고온 환경에서는 엔지니어가 일반적으로 CR 함량을 줄이고 NI 함량이 증가하고 MO2%~ 3%증가합니다. 따라서 부식 저항은 304보다 강합니다화학 산업, 해수 및 기타 환경에서 사용하기에 가능합니다.
이 자료는 윤활 유무에 관계없이 장기 수명과 문제없는 성능에 대한 까다로운 기준을 충족합니다.
복합 드라이 슬라이딩 베어링은 주로 무거운 하중을 지원해야하며 회전 또는 진동 이동이 비교적 느린 베어링 배열에 주로 사용됩니다.
슬라이딩 특성이 우수하고 소형 디자인으로 인해이 일반 베어링은 다음과 같은 베어링 배열에 특히 적합합니다.
유지 보수가없는 작동은 전제 조건입니다
윤활제 기아 윤활제를 사용할 수 없거나 금지 된 공간이 제한되어 있습니다.
유지 보수가없는 작동
윤활 필요 없음 (복합재)
초기 윤활 필요 (POM 복합재)
최소 벽 두께, 최소 공간 요구 사항
무거운 하중의 수용
광범위한 온도
좋은 슬라이딩 특성
사실상 스틱 슬립이 없습니다
높은 내마모성
에지 로딩에 덜 민감하다 (POM 복합재)
가공이 필요하지 않습니다.
복합 일반 베어링의 표준 범위는 매우 포괄적이며 거의 모든 표준 크기를 다룹니다. 이 범위는 직선 및 플랜지 부싱, 스러스트 와셔 및 스트립으로 구성됩니다.
ID = 내 직경 OD = 외경
| 모델 번호 | 최소 ID | Min.od | Max.id | Max.od | 맥스. 길이 |
| VSB-10 ,, SF-1 | 6mm | 8mm | 300mm | 305mm | 100mm |
| VSB-20, POM, SF-2 | 10mm | 12mm | 300mm | 305mm | 100mm |
| VSB-80, JF800 | 10mm | 12mm | 173mm | 180mm | 100mm |
| VSB-22, FB090 | 10mm | 12mm | 300mm | 305mm | 100mm |
| VSB-22, FB092 | 10mm | 12mm | 300mm | 305mm | 100mm |
| VSB-50, JDB | 8mm | 12mm | 160mm | 180mm |
150mm |
응용 프로그램을위한 Viiplus 슬라이딩 베어링 솔루션
|
Tech.data |
|||||
|
맥스로드 |
공전 |
350n/mm2 |
|
온도. |
-50 ° C ~+250 ° C |
|
동적 |
180n/mm2 |
||||
|
마찰 계수 |
0.03 ~ 0.20 |
||||
|
MAX.SPEED |
마른 |
0.5m/s |
|||
|
열전도율 |
42W (MX K) 1 |
||||
|
유지 |
1m/s ~ 3m/s |
||||
|
Max.pv (건조) |
단기 |
3.6n/mm2 m/s |
열 계수 |
11 x 10- 6 x K-1 |
|
|
마디 없는 |
1.8n/mm2 m/s
|
||||
| SF-1 0306 E40 |
| SF-1 0403 E40 |
| SF-1 0604 E40 |
| SF-1 0608 E40 |
| SF-1 0610 E40 |
| SF-1 0806 E40 |
| SF-1 1012 E40 |
| SF-1 120100 E40 |
| SF-1 12060 E40 |
| SF-1 1510 E40 |
| SF-1 1515 E40 |
| SF-1 1520 E40 |
| SF-1 1525 E40 |
| SF-1 1612 E40 |
| SF-1 1625 E40 |
| SF-1 1720 E40 |
| SF-1 1820 E40 |
| SF-1 202215 E40 |
| SF-1 202220 E40 |
| SF-1 202230 E40 |
| SF-1 202330 E40 |
| SF-1 2510 E40 |
| SF-1 2515 E40 |
| SF-1 2520 E40 |
| SF-1 2540 E40 |
| SF-1 2550 E40 |
| SF-1 2820 E40 |
| SF-1 3030 E40 |
| SF-1 3040 E40 |
| SF-1 3220 E40 |
| SF-1 3230 E40 |
| SF-1 3240 E40 |
| SF-1 3550 E40 |
| SF-1 4040 E40 |
| SF-1 4540 E40 |
| SF-1 5025 E40 |
| SF-1 5030 E40 |
| SF-1 6040 E40 |
| SF-1 6530 E40 |
| SF-1 7050 E40 |
| SF-1 7070 E40 |
| SF-1 7550 E40 |
| SF-1 8060 E40 |
| SF-1 EGW 14 E40 |
| SF-1 EGW 16 E40 |
| SF-1 EGW 38 E40 |
| SF-1 EGW 52 E40 |
| SF-1 EGW 62 E40 |
| SF-1F 10070 E40 |
| SF-1F 10170 E40 |
| SF-1F 12070 E40 |
| SF-1F 12090 E40 |
| SF-1F 14120 E40 |
| SF-1F 14170 E40 |
| SF-1F 15120 E40 |
| SF-1F 18220 E40 |
| SF-1F 20115 E40 |
| SF-1F 20165 E40 |
| SF-1F 25165 E40 |
| SF-2 1415 E50-B |
| SF-2 15060 E50-B |
| SF-2 3030 E50-B |
| SF-2 3040 E50-B |
| SF-2 3520 E50-B |
| SF-2 3530 E50-B |
| SF-2 5050 E50-B |
| SF-2 5060 E50-B |
| BNZ 081116 |
| BNZ 081208 |
| BNZ 081212 |
| BNZ 101416 |
| BNZ 121615 |
| BNZ 121620 |
| BNZ 121812 |
| BNZ 121815 |
| BNZ 121825 |
| BNZ 141615 |
| BNZ 141820 |
| BNZ 152030 |
| BNZ 162020 |
| BNZ 162216 |
| BNZ 162225 |
| BNZ 182520 |
| BNZ 202420 |
| BNZ 202430 |
| BNZ 202525 |
| BNZ 202540 |
| BNZ 202615 |
| BNZ 202620 |
| BNZ 202625 |
| BNZ 202830 |
| BNZ 203020 |
| BNZ 253020 |
| BNZ 253030 |
| BNZ 253535 |
| BNZ 303530 |
| BNZ 303840 |
| BNZ 303850 |
| BNZ 304030 |
| BNZ 304040 |
| BNZ 354435 |
| BNZ 354535 |
| BNZ 404540 |
| BNZ 405030 |
| BNZ 405060 |
| BNZF 081216214 |
| BNZF 08121628 |
| BNZF 101418212 |
| BNZF 121620225 |
| BNZF 12182438 |
| BNZF 16202429 |
| BNZF 182430330 |
| BNZF 304050542 |
| BNZF 405060640 |
| BNZF 506070550 |
이 슬라이딩 베어링 유형 및 특수 치수는 요청시에만 사용할 수 있습니다.
