| 브랜드 이름: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| 모델 번호: | JF800 JF720 JF700 두금속 무연 보통 방위 |
| 모크: | 1000 조각/조각 (Min. Order) |
| 가격: | $0.20 - $2.00 / Pieces ,Negotiable |
| 지불 조건: | 미리 TT 서부 동맹 |
| 공급 능력: | 캐스팅 바이메탈 부싱, 중국, 제조들, 공급자들, 공장, 도매이, 그라파이트 태도, 금속 방위각, 플랜지된 두 가지 금속으로 된 미끄럼 베어링으로 부싱, 본인 윤활 처리 부싱, 언 |

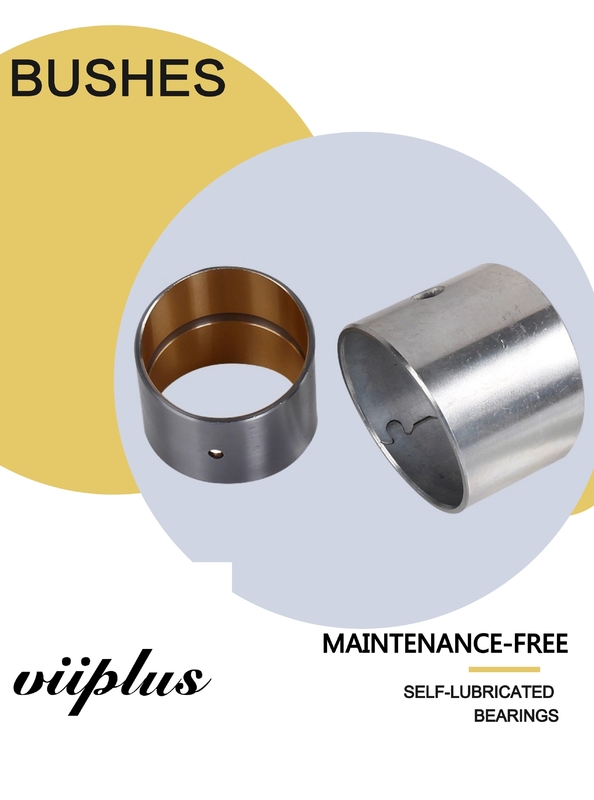

바이메탈 베어링 부싱은 강철 백과 소결된 바이메탈 베어링입니다.CuPb10Sn10 라이닝으로. 이 유형은 상당히 좋은 성능 피로 방지 및 높은 하중 용량에서. 중간 속도 및 중간 하중에 적합합니다. 부싱 표면에 연성 합금을 도금하고 오일 윤활을 사용하면 고속 내연 기관 및 커넥팅 로드에 적용할 수 있습니다.
| 납 청동 합금 | CuPb10Sn10 | 온도 최대 | 170℃ |
| 하중 용량 | 38N/mm² | 경도 합금 | HB45~70 |
바이메탈 부싱 재료CuPb10Sn10, SAE-797 청동 합금 베어링, 소결 SAE797 레이어 + 강철 백킹 + 구리 도금 / 주석 도금중국 제조업체에서 주문 제작. 오일 홈이 있는 바이메탈 부싱. 바이메탈 슬라이딩 베어링은 강철 베이스에서 생산되며, 표면 슬라이딩 레이어는 소결된 CuPb10Sn10 또는 CuSn6Zn6Pb3입니다.
랩핑 복합 슬라이딩 베어링, 강철 / 청동 - 바이메탈 부싱
이 유형의 슬라이딩 베어링은 모든 바이메탈 슬라이딩 베어링의 최고의 특성을 가지고 있습니다. 무거운 상업용 차량, 불도저 바퀴 및 자동차 섀시를 위한 밸런싱 서스펜션 장치와 함께 사용할 수 있습니다. 중간 속도 범위와 높은 충격 및 충격력이 있는 응용 분야에 이상적입니다.
표면 재료 | 하중 용량 | 저항 합금 범위 | 온도 제한 | |
|---|---|---|---|---|
CuSn10Pb10 / CuSn6Zn6Pb3 | 65 N/mm2 | HB70 | HB100 | +260°C |
1, 중간 하중 용량 및 중간 피로 방지
2. 중간 속도, 높은 충격 조건에 적용.
3. 우수한 내식성 및 슬라이딩 능력.
4. 제품은 자동차 산업, 건설 기계 등의 언더캐리지 부품 및 엔진에 사용할 수 있습니다.
강철＋CuPb10Sn10

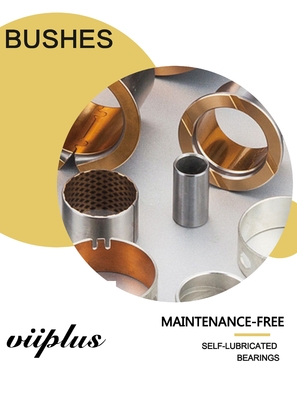

VSB-80 바이메탈 부싱은고품질 저탄소강으로 뒷받침되며, 표면에 주석-납-청동 합금(CuSn10Pb10)이 소결되어 있습니다.. 마모를 효과적으로 줄이기 위해 합금 표면은 오일 저장을 용이하게 하기 위해 볼 모양의 오일 소켓으로 가공할 수 있습니다. 필요한 경우 강철 백에 구리 또는 주석을 도금할 수 있습니다. 중간 또는 높은 작동 속도 및 엄청난 충격 하중 조건에서 중간 하중 조건에 적용할 수 있습니다.. 기계적 응용 분야에서 VSB-80은 가스 엔진의 커넥팅 로드 레벨에서 랩핑 부시, 추력 와셔 및 부시를 만드는 데 사용됩니다.
성능 | 데이터 | |
최대 동적 하중 P |
| 140N/mm² |
최대 선형 속도 V | 그리스 윤활 | 2.5m/s |
최대 PV 값 | 그리스 윤활 | 2.8N/mm²·m/s |
마찰 계수 μ | 그리스 윤활 | 0.05~0.15 |
최대 선형 속도 V | 오일 윤활 | 5m/s |
최대 PV 값 | 오일 윤활 | 10N/mm²· m/s |
마찰 계수 μ | 오일 윤활 | 0.04~0.12 |
최대 작동 온도 | 그리스 윤활 | 150℃ |
성능 | 데이터 | |
최대 작동 온도 | 오일 윤활 | 250℃ |
결합 축 | 경도 | ≥53HB |
결합 축 | 거칠기 | Ra=0.32~0.63 |
합금 경도 | 80~120 | |
열전도 계수 | 47W/(m·k) | |
선형 팽창 계수 | 18×10-6K-1 | |
이 표 외에는 고객의 특별 요청에 따라. | ||
응용 분야: 자동차 엔진, 엔지니어링 및 농업 기계, 대형 건설 기계 등의 커넥팅 로드.
지게차
팔레트 트럭
크레인
굴삭기
랩핑 복합 슬라이딩 베어링
구리 도금 또는 주석 도금 강철 / 청동
낮은 유지 보수
윤활 포켓 포함
Fo높은 하중 용량 및 진동 운동, 거친 작동 및 온도 하중에도 적합합니다. 윤활제 저장으로 인한 장기간 윤활.
지지 재료강철 구리 도금 / 주석 도금
슬라이딩 레이어CuPb10Sn10
비교적 하중 용량 정적≤ 250 [N/mm2]
비교적 하중 용량 동적≤ 140 [N/mm2]
슬라이딩 속도≤ 2.5. [m/s] ≤ 5 [m/s] 오일 윤활
Reibungswert **0.04 [µ] ~ 0.12 [µ] 윤활에 따라
온도 변형– 40 [°C] ~ + 250 [°C]
최대 PV 값2.8 [N/mm² x m/s]
접촉 면적 비율 > 75 [%]
하우징 ØH7
부싱 내부-Ø 장착 후H9
샤프트 공차f7 ~ h8
는 낮은 유지 보수 복합 슬라이딩 베어링이지만, 1차 윤활이 필요합니다. 오일 또는 그리스 윤활이 가능합니다. 고체 윤활제 저장으로 인해 윤활 간극이 최소화됩니다!
캡션
특수 치수는 요청 시 제공됩니다.
