| 브랜드 이름: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| 모델 번호: | JF800 JF720 JF700 바이메탈 무연 미끄럼 베어링 |
| 모크: | 800은 (민 / 부분을 연결합니다. 명령하세요) |
| 가격: | $0.20 - $2.00 / Pieces ,Negotiable |
| 지불 조건: | TT IN 향상 웨스턴 유니온 |
| 공급 능력: | 캐스팅 바이메탈 부싱, 중국, 제조들, 공급자들, 공장, 도매이, 그라파이트 태도, 금속 방위각, 플랜지된 두 가지 금속으로 된 미끄럼 베어링으로 부싱, 본인 윤활 처리 부싱, 언 |

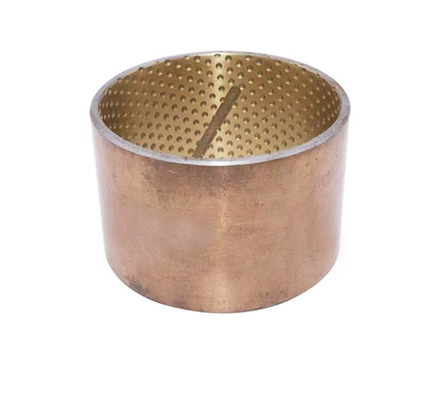

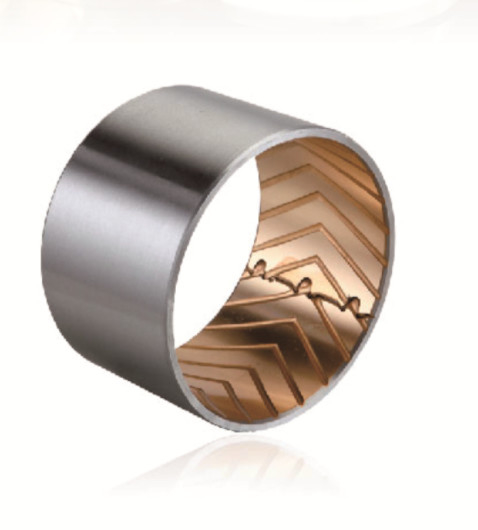

미터법 크기 스프링 리프 부시 바이메탈 무연은 다양한 산업 및 자동차 애플리케이션의 요구 사항을 충족하도록 특별히 설계된 고성능 부싱입니다. 이 부싱은 두 개 이상의 금속의 이점을 결합한 고유한 바이메탈 구조를 특징으로 하며, 강하고 내마모성이 있는 소재를 만듭니다.
이 부싱의 주요 특징은 무연 구성으로, 환경 친화적이며 사용하기에 안전합니다. 납이 없기 때문에 납 노출과 관련된 잠재적 건강 위험이 줄어들 뿐만 아니라 보다 지속 가능한 제조 공정에 기여합니다.
또한, 이러한 부싱의 스프링 리프 설계는 다양한 하중 조건에 적응하고 일관된 수준의 성능을 유지할 수 있게 해줍니다. 이러한 유연성 덕분에 부싱은 높은 하중과 가변적인 작동 조건에서도 마찰과 마모를 효과적으로 줄일 수 있습니다.
다양한 미터법 크기로 제공되는 이 바이메탈 무연 스프링 리프 부싱은 다양한 기계 시스템에 쉽게 통합할 수 있습니다. 다재다능하고 고성능 특성이 있어 내구성과 신뢰성이 중요한 자동차 엔진, 산업 기계 및 기타 응용 분야에 사용하기에 이상적인 선택입니다.
요약하자면, Metric Sizes Spring Leaf Bush Bimetallic Lead-Free는 뛰어난 내마모성, 적응성 및 환경 친화성을 제공하는 고성능 부싱입니다. 고유한 바이메탈 구조와 무연 구성으로 다양한 산업 및 자동차 애플리케이션에 탁월한 선택입니다.
바이메탈 부싱
JF-800 바이메탈 부시 자체 윤활 베어링 스프링 리프 부시 공급업체
열정 5배
JF-800 시리즈 바이메탈 부싱, 샤프트 타일 및 추력 와셔는 표면에 소결 청동 분말이 있는 고품질 저탄소강으로 제작되어 높은 하중과 저속에서 회전 및 스윙 동작에 적합합니다. 낮은 마찰 계수, 우수한 내마모성, 긴 사용 수명 및 우수한 안티 바이트 성능을 갖춘 구리 합금 층은 요구 사항에 따라 다양한 유형의 오일 캐비티 및 오일 홈으로 가공할 수 있습니다. 이 제품은 광산 기계, 증기 기관차, 건설 기계, 농업 기계, 강철 압연 기계 등에 널리 사용됩니다.
그만큼바이메탈 부싱고품질 주석으로 뒷받침된 강철입니다.
- 콘로드 베어링 부싱
- 로커암용 슬리브 부시
- 캠 샤프트 베어링 부시
JF-800바이메탈 무연 플레인 베어링 |
JF-720 | JF-700 | JF-20 | JF-930 | JF-08G | |
| CuPb10Sn10 | CuPb24Sn4 | 구리Pb30 | 알스텐20구리 | 구리납6.5P0.1 | CuPb10Sn10 | |
| 70～100헤비 | 45～70헤비 | 30～45헤비 | 30～40헤비 | 69～90헤비 | 70～100헤비 | |
|
SAE-797(미국 국립 과학 기술 연구소)DIN CuPb10Sn.JIS-LBC3. UNS C93700.클레바이트 F100.다이도 L10. DAB D57. 연방 모굴 HF2. 저마찰 부싱SY. Glyco66. Miba2. 1010. Taiho HF2.Kar l SchmiatKS940SSAE-797.DIN CuPb10Sn.JIS-LBC3 규격UNS C93700. 클레바이트F100.다이도L10.다 B D57. Federal Mogul HF2 저마찰 부싱SY. Glyco66. 미바2. 1010. 타이호 HF2. 칼슈미아트 Ks940s |
SAE=799. 글리코 68. 한국어: JIS-LBC6 다이도 L23. 클라시어스x. ACLF250 |
SAE-783(미국 국립 과학 기술 연구소) 글리코74. JIS-AJL |
SAE-48(미국 연방 항공청) JIS-KJ3 |
바이메탈 베어링 부싱가지다고성능 환경 친화적고객이 지정한 제품인 친화적인 듀얼 메탈 베어링. 바이메탈 베어링 부싱 사용저탄소강판지지베이스 및 분말야금소결 및 압연공정으로 무연성형CuSn8Ni강철-구리 합금 제품. 이 제품의 재료는 RoHS 디렉토리/규정/규칙을 충족하며, 특정 상황에서는 JF800 제품을 대체할 수 있습니다.바이메탈 베어링 부싱높은 하중 지지 용량과 좋은 내마모성을 가지고 있습니다. 단점은 오일 윤활 없이는 사용할 수 없다는 것입니다. 오일 윤활이 충분한 곳에서는바이메탈 베어링 부싱성능이 뛰어납니다.
당사의 영업 지원팀은 고객님의 모든 요구사항에 맞춰 청동 부싱 서비스를 제공합니다.
귀하의 요청을 접수한 후, 24시간 내에 귀하에게 연락하여, 적합한 유형의 슬라이딩 부싱을 추천해 드리겠습니다.
| 오일 인덴테이션의 설계 | ||||||
| 성능 시 부시를 완전히 윤활하기 위해 다음과 같은 크기의 홈이 권장됩니다. 특별한 요구 사항이 없는 경우 아래 표준에 따라 제조해야 합니다. | ||||||
| 부시 OD | ~보다 더 | 14~22 | 22!44 | 40~50 | 50~100 | 100~180 |
| 윤활구멍 | 삼 | 삼 | 삼 | 6 | 7 | |
| 윤활 구멍은 맞대기 접합부와 로딩 영역에서 떨어져 있어야 하며 오일 공급이 용이하도록 설계되어야 합니다. | ||||||
| JF 바이메탈의 정상 두께 및 허용오차 | ||||||||
| 허용 두께 | 1 | 1.5 | 2 | 2.5 | 삼 | 3.5 | 4 | 5 |
| 강철의 두께 역행 |
0.6 | 1 | 1.4 | 1.9 | 2.3 | 2.8 | 3.2 | 4 |
| 청동의 두께 층 |
0.4 | 0.5 | 0.6 | 0.6 | 0.7 | 0.7 | 0.8 | 1.0 |
| 제작 가능한 벽 두께 |
1+0.25 +0.15 |
1.5+0.25 +0.15 |
2+0.25 +0.15 |
2.5+0.25 +0.15 |
삼+0.25 +0.15 |
3.5+0.25 +0.15 |
4+0.25 +0.15 |
4+0.25 +0.15 |
| 제조된 벽 두께 |
1-0.025 | 1.5-0.03 | 2-0.035 | 2.5-0.04 | 삼-0.045 | 3.5-0.05 | 4-0.055 | 4-0.06 |
| JF JF 바이메탈 부싱 화학성분 | ||||
| 허용 두께 | JF-800 | JF-720 | JF-700 | JF-20 |
| 쿠 | 나머지 | 나머지 | 나머지 | 0.7~1.3 |
| 납 | 9.0~11.0 | 21.0~27.0 | 26.0~33.0 | - |
| 주석 | 9.0~11.0 | 3.0~4.5 | 0.5 | 17.5~22.5 |
| 아연 | 0.5 | 0.5 | 0.5 | - |
| 피 | 0.1 | 0.1 | 0.1 | |
| 철 | 0.7 | 0.7 | 0.7 | 0.7 |
| 니 | 0.5 | 0.5 | 0.5 | 0.1 |
| 에스비 | 0.2 | 0.2 | 0.2 | - |
| 일체 포함 | - | - | - | |
| 시 | - | - | - | 0.7 |
| 민 | - | - | - | 0.7 |
| 티 | - | - | - | 0.2 |
| 다른 | 0.5 | 0.5 | 0.5 | 0.5 |
| JFBimetel 부싱 물리적 특성 | |||||
| 물리적 특성 | JF-800 | JF-720 | JF-700 | JF-20 | |
| 최대 정하중 압력 엔/mm2 |
150 | 130 | 120 | 100 | |
| 인장강도 엔/mm2 |
150 | 150 | 200 | 200 | |
| 최대속도(오일) m/s | 5 | 10 | 15 | 25 | |
| 마찰계수(오일) | 0.06~0.14 | 0.06~0.16 | 0.08~0.16 | 0.08~0.17 | |
| PV 한도 N/mm2 미터/초 |
유지 | 2.8 | 2.8 | 2.5 | - |
| 기름 | 10 | 10 | 8 | 6 | |
| “사파이어 피로 칼스 MPA | 125 | 115 | 105 | 85 | |
유형:-플랜지형
- 솔리드 브론즈
-용접 접합
-분할 조인트
-클렌치 락
-소결/분말 금속
-흑연 함침
바이메탈 부싱은 특히 변속기와 트럭 브레이크, 농업, 기계 취급 및 리프팅 애플리케이션에 큰 이점을 제공합니다.높은 하중 용량과 고온에서의 피로 강도에 대한 매우 우수한 저항성을 가지고 있습니다.
바이메탈 베어링은 무거운 하중과 충격 하중 조건을 처리할 수 있습니다. 당사의 바이메탈 베어링은 부식 방지 기능이 있으며 설치가 간편하여 긴급 교체에 이상적입니다. VIIPLUS는 스테인리스 스틸, 탄소강 또는 청동 백킹으로 제공됩니다.
부싱은 다음으로 만들어집니다강철로 뒷받침된 납 청동안감처리된 부싱은 다음과 같은 층을 가지고 있습니다:
바이메탈 베어링 얇은 벽 부싱은 스테인리스 스틸, 탄소강 또는 청동 백킹으로 제공됩니다. 바이메탈 부싱은 무거운 하중과 충격 하중 조건을 처리할 수 있습니다. 당사의 바이메탈 베어링은 부식 방지 기능이 있으며 설치가 간편하여 긴급 교체에 이상적입니다.
알루미늄 합금과 구리 합금을 강철 백킹으로 2층 또는 3층 구조로 구성한 바이메탈 베어링 소재입니다. 기계적 강도가 높은 이 구조는윤활 조건 및 고속/고부하 작동에 사용할 수 있습니다.
용도, 사용 조건, 윤활에 따라 다양한 재료로 제작될 수 있습니다.
부하 용량은 윤활 조건에 따라 오일 홀, 홈 등을 통해 개선될 수 있습니다. 어떤 경우에는 윤활 조건에서 건식 베어링을 사용할 수도 있습니다.
캐리어 롤러 부싱
Viiplus는 모노메탈 및 바이메탈 베어링에서 다양한 크기, 형태 및 재료를 제공합니다. 바이메탈 및 금속 베어링은 다음을 제공합니다.산업용 실외 응용 분야와 물, 바다 및 연안 환경에서 뛰어난 내식성을 제공합니다.
바이메탈 베어링은 베어링 윤활 시스템 중 하나이며, 제품은고품질 저탄소강을 기판으로 사용, 표면에 청동 합금을 여러 번 통과시켜높은 온도소결 및 밀도 및 압연 구리 및 강철 바이메탈 스트립 코일링에 적합부시와 추력 와셔 등의 중간 및 높은 충격 하중 등 다양한 용도로 사용 가능.
바이메탈 베어링 부싱은 두 개의 서로 다른 재질로 된 두 개의 금속 스트립으로 구성됩니다. 첫 번째는 일반적으로 강철/청동/스테인리스 강철로 뒷받침됩니다.마찰이 적고 내마모성이 우수합니다.
오일리스 바이메탈 청동 강철 베어링 부싱, 스플릿 부싱 베어링 VSB-80 표준 크기 맞춤형 합성CuPb10Sn10바이메탈 부시고품질 오일리스JF800 바이메탈 메탈 부싱
강철 백킹은 예외적으로 뛰어납니다.높은 하중 지지 능력, 뛰어난 방열성. 소결 청동 분말은우수한 내마모성과 뛰어난 하중 지지력. 구리 도금은내식성이 우수함.
바이메탈 베어링강철 백킹 및 청동 오버레이
그리스 저장고로 압입부가 있는 무연 베어링 구성, 압입부가 없는 것도 가능
높은 하중 용량, 고온에서 피로 강도에 대한 매우 우수한 저항성
혹독한 작동 조건에 적합
특히 적합합니다진동 운동과 저주파수를 가진 높은 특정 하중
정밀하게 선삭된 샤프트에 적합
이 소재는 다음 용도로 사용하는 것이 좋습니다.중간 속도 및 중간 하중오일 또는 그리스 윤활이 있는 상태입니다. 모터 로드 엔드, 킹핀 부싱, 언더캐리지 롤러, 건설 기계의 유압 실린더 로드 아이, 농업 기계의 구형 조인트 베어링에 널리 사용됩니다. 이 소재는 납이 포함되어 있기 때문에 특정 부품은 특정 법률이나 규정에 따라 사용할 수 없습니다. 자동차, 일반 산업용 스티어링 기어, 파워 스티어링, 페달 부싱, 킹핀 부싱, 테일게이트 피벗, 기계적 핸들링, 리프팅 장비, 유압 모터, 농업 기계 등에 널리 사용됩니다.
|
동적 하중 한계 |
60N/mm² |
|
정적 하중 |
120N/mm² |
|
마찰계수 |
0.08~0.2 |
|
PV 한도 |
2.8N/mm²*m/초 |
|
최대 속도 |
〉2m/초 |
|
온도 제한 |
-40°C~+250°C |
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
요청 시 특수 치수를 제공할 수 있습니다.
