| 브랜드 이름: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| 모델 번호: | JF800 JF720 JF700 두금속 무연 보통 방위 |
| 모크: | 800 조각/조각 (Min. Order) |
| 가격: | $0.20 - $2.00 / Pieces ,Negotiable |
| 지불 조건: | 미리 TT 서부 동맹 |
| 공급 능력: | 캐스팅 바이메탈 부싱, 중국, 제조들, 공급자들, 공장, 도매이, 그라파이트 태도, 금속 방위각, 플랜지된 두 가지 금속으로 된 미끄럼 베어링으로 부싱, 본인 윤활 처리 부싱, 언 |

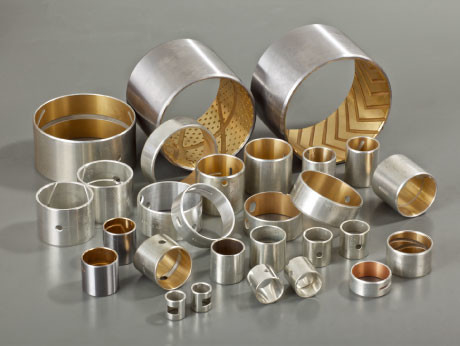

JF-800 비메탈 부시는 CuPb10Sn10 청동 합금 층과 결합된 철기 뒷받침을 갖추고 있습니다. 이 조합은 뛰어난 마모 저항, 강도 및 부식 저항을 제공합니다.부시는 인치 크기로 제공됩니다.다양한 용도로 적합합니다.

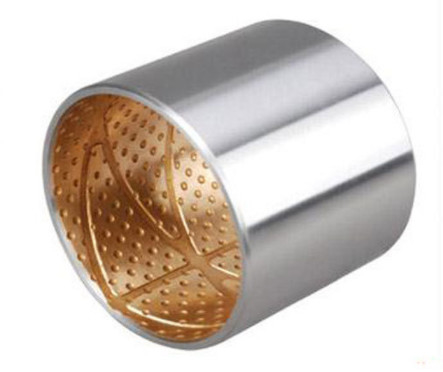

부시 안의 구리 모양의 오일 소켓은 윤활을 향상시키고 작동 중에 마찰을 줄여줍니다. 오일 소켓은 오일이나 다른 윤활유가 부시 주위에 균등하게 분포 할 수 있도록합니다.최적의 윤활을 보장하고 부싱의 수명을 연장합니다.
CuPb10Sn10 청동 합금 층은 높은 마모 저항성과 좋은 베어링 특성을 가지고 있습니다. 높은 부하, 빈번한 시작-정지,고온강철 지원은 청동 층을 지원하고 부시의 내구성을 보장하기 위해 필요한 강도와 안정성을 제공합니다.
공 모양의 오일 소켓을 가진 JF-800 비메탈 부시는 원활하고 신뢰할 수있는 작동이 중요한 펌프, 모터, 기어박스 및 기타 회전 장비에서 일반적으로 사용됩니다.인치 크기 때문에 설치 및 교체하기가 쉽습니다., 다운타임 및 유지보수 비용을 줄입니다.
비메탈은고품질의 저탄소 강철 판으로 미트릭스, 표면은 납 녹색 알리미늄 합금 CuSn10Pb10로 sintered그리고 그것은 여러 번 sintering과 롤링을 통해 만들어집니다.
그런 것 같아요중도의 피로 강도와 베어링의 좋은 표면 성능이 제품은 주로 내연기관의 스핀들 베어링의 연결 막대용으로 사용됩니다.각종 용도와 윤활기 조건에 맞게 부시를 사용할 수 있도록.
그것은고품질의 저탄소 강철, 주황-연두-황금 합금 (CuSn10Pb10)그 표면에 sintered.
가열을 효과적으로 줄이기 위해, 연금 금속 표면은 연료를 더 쉽게 저장하기 위해 구리 모양의 오일 소켓으로 가공될 수 있습니다. 필요하면 철기 뒷면에는 침식 방지 코팅이 적용될 수 있습니다.중위 또는 높은 운행 속도와 엄청난 충격 부하의 조건에 적용 될 수 있습니다. 기계적 응용 프로그램에서, 비메탈은 포장 된 부시, 스프러스 워셔 및 가스 엔진의 연결 막대 수준에 부시를 만드는 데 사용됩니다.
| CuPb10Sn | ||||
| Pb ((%) | Fe ((%) | Ni(%) | Zn ((%) | 수 (%) |
| 80.0-11.0 | 0달러25 | ¥15 | ₹2.0 | 780.0-870 |
| (장력) σb (MPa) | ≥220 | |||
| (출력 강도) σ (MPa) | ≥140 | |||
| (연장) δ5 (%) | ≥ 5 | |||
| (강도) | ≥70HBW | |||
비메탈 중국산 J F 8 0 0 철근 뒷면CuPb10Sn10 또는 CuSn6Zn6Pb3라인러: 이 등급은 스펜션, 오프로드 건설 장비에 적용하기 위해 기름진 핀 부싱에 가장 적합합니다.자동차 차체 점 및 속도가 중간 범위이지만 높은 충돌이 가능한 지역.
비메탈 수갑 부시각기 다른 구성의 sintered 라인러와 동전 또는 강철 뒷구조로 만들어집니다. 이 모든 부시는 우리의 표준 중국 제품과 같은 롤러 베어링입니다.
이들러 롤러 시리즈 부싱 JF-800 비메탈 베어링 부싱 크기
비메탈릭 베어링의 강철-황제 합성 물질로, 그레이스를 저장하는 기구로 힌트가 있습니다. JF800 비메탈릭 베어링은 높은 부하량을 가지고 있습니다.고온에서 피로 저항력이 매우 좋으며JF800 Bimetallic 베어링은 거친 운영 조건에 적용됩니다.
비메탈 자유용 베어링고품질의 저탄소 강철을 기반으로 표면에 sintered 된 우수한 마모 저항을 가진 구리 합금 층입니다.구리 합금 층의 표면은 다양한 유형의 오일 굴곡으로 처리 될 수 있습니다., 석유 저장 덩어리, 석유 구멍 등 작업 조건에 따라, 그것은 지속적으로 오일 할 수없는 경우 또는 오일하기 어려운 경우에 적합하도록.구리 합금 층은 납과 납 없는 등 두 종류의 합금 물질을 제공할 수 있습니다..
평면 베어링 JF-800 비메탈 베어링 오일 또는 지방
| 랩 된 복합 슬라이딩 베어링, 구리 또는 틴 접착 스틸/브론즈, DIN 1494 / ISO 3547, 유지 보수 무료, 윤활 주머니와 함께 | |||
| 기술적인 세부 사항 | |||
| 정적 특산량 | ≤ 250 [N/mm2] | 온도 스트레인 | - 40°C ~ + 250°C |
| 특유 부하 용량 역학 | ≤ 140 [N/mm2] | ||
| 슬라이딩 속도 | ≤ 2.5 [m/s] | 최대 PV 값 | 2.8 [N/mm2 x m/s] |
| 마찰 값 | 00.04 [μ] ~ 0.12 [μ] | 접촉 면적의 비율 | > 75% [%] |
| 소재 | |||
| 지원자료 | 금속, 금속, 금속, 금속, 금속 | 슬라이딩 레이어 | CuPb10Sn10 |
| 용인 사항 | |||
| 주택 Ø | H7 | 셰프트 용도 | f7 ~ h8 |
| 장착 후 내부-Ø 부시 | H9 | ||
| 셰프트 재료 | |||
| 철강, 진화 또는 진화되지 않은 | |||
| 표면 거칠성 ≤ Ra 08 | |||
| 재산 | |||
| 높은 부하 용량 및 진동 운동, 그리고 거친 작동 및 온도 부하를 위해. 윤활유 저장 때문에 장기 연유. | |||
| 적용 범위 | |||
| 철도 롤러, 건설 기계, 크레인 건설, 농업 기계 (충격 부하) | |||
| 유지보수 | |||
| 그것은 유지 보수가 적은 부시 재료입니다. 설치 중에 초기 기름기가 필요하며, 그 후 오일 또는 기름으로 주기적인 기름기가 필수적입니다. | |||
| 장착 자문 | |||
| 주택 | 장착 벡벌 미니 1.5mm x 15-45° | ||
| 셰프트 | 장착 굽기 5mm x 15°, 가장자리가 둥글다 | ||
| 적당한 힘에 꽉 차 있는 덤블을 사용하는 것이 바람직합니다. 장착 시 외부 표면의 지방 윤활이 필요할 수 있습니다. | |||
| 접착제 | 접착제는 슬라이딩 표면에 닿지 않아야 합니다! | ||
비메탈 베어링 스트립, 슬라이드 경로 슬라이딩 플레이트 비메탈 스트립 재료
자세한 정보
이 제품은 이중 합금 베어링의 가장 강력한 베어링 용량 중 하나입니다.헐도저의 움직이는 바퀴와 지원 바퀴; 자동차 철강 잎 부시, 모든이 제품을 사용 합니다. 그것은 널리 사용 된 높은 부하 저속 슬라이딩 베어링입니다.비메탈 베어링은 저탄소 강철 판과 표면 sintered CuPb10Sn10 또는 cusn6zn6zn6pb3 물질로 만들어집니다..
VSB-80 이중금속 복합류 베어링
기름으로 윤활한 응용 용품에 대한 납 청동 부리 베어링 소재로 뒷받침 된 강철 껍질.이 소재는 높은 부하 용량과 좋은 피로 특성을 가지고 있습니다.그것은 압축기와 같은 자동차 응용 분야에서 널리 사용됩니다., 스티어링 기구, 보조 스티어링, 페달 베어링, 킹 핀 부시, 뒷구멍 피보트, 기계적 핸들링 및 리프팅 장비, 수압 모터, 농업 기계 등
철근 뒷면과 청동 덮개로 된 비메탈 베어링
· 특히 오시일레이션 운동과 낮은 주파수와 높은 특정 부하에 적합
· 가혹한 작동 조건에서 적용
· 높은 용량, 고온에서 피로 저항력이 매우 좋습니다.
1. Sintered 청동 레이저: 신 착용 저항과 우수한 부하 운반 능력.
2철기 뒷면: 부싱의 기초를 설정하는 철기 뒷면은 예외적인 안정성, 부하 운반 및 열 분산 특성을 제공합니다.
구조 와 구성
철기 뒷면 과 납 금속 덮개
강철 + CuPb10Sn10 찌개와 함께
이 재료는 오일 또는 지방 윤활과 함께 중간 속도와 중간 부하 조건에서 사용이 권장됩니다. 그것은 널리 모터 막대 끝, 킹핀 부시, 하차 롤러,건설 기계의 수압 실린더 막대 눈 및 농업 기계의 구형 결합 베어링이 재료는 납이 들어 있기 때문에 특정 법률이나 규정에 따라 특정 부품은 사용할 수 없습니다.
| d |
D |
|
|
|
|
|
f1
|
f2
|
L0-040 | ||||||||||
| 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 90 | 100 | |||||||||
| 10 | 12 |
1 |
12 + 0065 +0.030 |
10 + 0022 -0.000 |
12 + 0018 | 10 - 0013 -0.000 |
0.5 | 0.3 | 1010 | 1015 | 1020 | ||||||||
| 12 | 14 | 14 + 0065 +0.030 |
12 + 0027 -0.000 |
14 + 0018 | 12 - 0016 -0.000 |
0.5 | 0.3 | 1210 | 1215 | 1220 | |||||||||
| 14 | 16 | 16 + 0065 +0.030 |
14 + 0027 -0.000 |
16 + 0018 | 14 - 0016 -0.000 |
0.5 | 0.3 | 1410 | 1415 | 1420 | |||||||||
| 15 | 17 | 17 + 0065 +0.030 |
15 + 0027 -0.000 |
17 + 0018 | 15 - 0016 -0.000 |
0.5 | 0.3 | 1510 | 1515 | 1520 | |||||||||
| 16 | 18 | 18 + 0075 +0.035 |
16 + 0027 -0.000 |
18 + 0018 | 16대 0016 -0.000 |
0.8 | 0.4 | 1610 | 1615 | 1620 | |||||||||
| 18 | 20 | 20 + 0075 +0.035 |
18 + 0033 -0.000 |
20 + 0021 | 18 - 0016 -0.000 |
0.8 | 0.4 | 1810 | 1815 | 1820 | 1825 | ||||||||
| 20 | 23 |
1.5 |
23 + 0075 +0.035 |
20 + 0033 -0.000 |
23 + 0021 | 20 - 0033 -0.000 |
0.8 | 0.4 | 2010 | 2015 | 2020 | 2025 | |||||||
| 22 | 25 | 25 + 0075 +0.035 |
22 + 0033 -0.000 |
25 + 0021 | 22-0033 -0.000 |
0.8 | 0.4 | 2210 | 2215 | 2220 | 2225 | ||||||||
| 24 | 27 | 27 + 0075 +0.035 |
24 + 0033 -0.000 |
27 + 0021 | 24-0033 -0.000 |
1.0 | 0.5 | 2410 | 2415 | 2420 | 2425 | 2430 | |||||||
| 25 | 28 | 28 + 0075 +0.035 |
25 + 0033 -0.000 |
28 + 0021 | 25 - 0033 -0.000 |
1.0 | 0.5 | 2515 | 2520 | 2525 | 2530 | ||||||||
| 26 | 30 |
2 |
30+0075 +0.035 |
26 + 0033 -0.000 |
30+0021 | 26 - 0033 -0.000 |
1.0 | 0.5 | 2615 | 2620 | 2625 | 2630 | |||||||
| 28 | 32 | 32 + 0085 +0.045 |
28 + 0033 -0.000 |
32 + 0025 | 28-0033 -0.000 |
1.0 | 0.5 | 2815 | 2820 | 2825 | 2830 | 2840 | |||||||
| 30 | 34 | 34+0085 +0.045 |
30+0039 -0.000 |
34+0025 | 30 - 0039 -0.000 |
1.2 | 0.6 | 3015 | 3020 | 3025 | 3030 | 3040 | |||||||
| 32 | 36 | 36 + 0085 +0.045 |
32 + 0039 -0.000 |
36 + 0025 | 32 - 0039 -0.000 |
1.2 | 0.6 | 3215 | 3220 | 3225 | 3230 | 3240 | |||||||
| 35 | 39 | 39 + 0085 +0.045 |
35 + 0039 -0.000 |
39 + 0025 | 35 - 0039 -0.000 |
1.2 | 0.6 | 3520 | 3525 | 3530 | 3540 | 3550 | |||||||
| 38 | 42 | 42 + 0085 +0.045 |
38+0039 -0.000 |
42 + 0025 | 38 -0039 -0.000 |
1.2 | 0.6 | 3820 | 3825 | 3830 | 3840 | 3850 | |||||||
| 40 | 44 | 44 + 0085 +0.045 |
40 + 0039 -0.000 |
44 + 0025 | 40 - 0039 -0.000 |
1.2 | 0.6 | 4020 | 4025 | 4030 | 4040 | 4050 | |||||||
| 45 | 50 |
2.5 |
50 + 0085 +0.045 |
45+0039 -0.000 |
50 + 0025 | 45-0039 -0.000 |
1.5 | 1.0 | 4525 | 4530 | 4540 | 4550 | |||||||
| 50 | 55 | 55+0100 +0.055 |
50 + 0039 -0.000 |
44 + 0030 | 50대0039 -0.000 |
1.5 | 1.0 | 5030 | 5040 | 5050 | 5060 | ||||||||
| 55 | 60 | 60+0100 +0.055 |
55+0046 -0.000 |
60+0030 | 55-0046 -0.000 |
1.5 | 1.0 | 5530 | 5540 | 5550 | 5560 | ||||||||
| 60 | 65 | 65+0100 +0.055 |
60+0046 -0.000 |
65+0030 | 60 -0046 -0.000 |
1.5 | 1.0 | 6030 | 6040 | 6050 | 6060 | ||||||||
| 65 | 70 | 70+0100 +0.055 |
65+0046 -0.000 |
70+0030 | 65-0.046 -0.000 |
1.5 | 1.0 | 6530 | 6540 | 6550 | 6560 | ||||||||
| 70 | 75 | 75 + 0100 +0.055 |
70+0046 -0.000 |
75 + 0030 | 50대0046 -0.000 |
1.5 | 1.0 | 7030 | 7040 | 7050 | 7060 | 7080 | |||||||
| 75 | 80 | 80+0100 +0.055 |
75 + 0046 -0.000 |
80+0035 | 75-0046 -0.000 |
1.5 | 1.0 | 7530 | 7540 | 7550 | 7560 | ||||||||
| 80 | 85 | 85+0100 +0.070 |
80+0054 -0.000 |
85+0035 | 80-0054 -0.000 |
1.5 | 1.0 | 8040 | 8050 | 8060 | 8080 | ||||||||
| 84 | 90 |
3 |
90+0120 +0.070 |
84+0054 -0.028 |
90+0035 | 84-0.054 -0.000 |
1.8 | 1.2 | 8440 | 8450 | 8460 | 8480 | |||||||
| 89 | 95 | 95+0120 +0.070 |
89+0054 -0.028 |
95+0035 | 89-0.054 -0.000 |
1.8 | 1.2 | 8940 | 8950 | 8960 | 8980 | ||||||||
| 94 | 100 | 100+0120 +0.070 |
94+0054 -0.028 |
100+0035 | 94-0.054 -0.000 |
1.8 | 1.2 | 9450 | 9460 | 9480 | |||||||||
| 99 | 105 | 105+0120 +0.070 |
99+0054 -0.028 |
105+0035 | 99-0054 -0.000 |
1.8 | 1.2 | 9950 | 9960 | 9980 | |||||||||
| 104 | 110 | 110+0120 +0.070 |
104 + 0054 -0.028 |
110+0035 | 104-0054 -0.000 |
1.8 | 1.2 | 10450 | 10460 | 10480 | |||||||||
| 109 | 115 | 115+0120 +0.070 |
109+0054 -0.028 |
115+0035 | 109-0054 -0.000 |
1.8 | 1.2 | 10950 | 10960 | 10980 | |||||||||
| 114 | 120 | 120+0120 +0.070 |
114 +0054 -0.028 |
120+0040 | 114 -0054 -0.000 |
1.8 | 1.2 | 11450 | 11460 | 11480 | |||||||||
| 119 | 125 | 125+0170 +0.100 |
119+0054 -0.028 |
125+0040 | 119 -0054 -0.000 |
1.8 | 1.2 | 11950 | 11960 | 11980 | |||||||||
| 123 | 130 |
3.5
|
130+0170 +0.100 |
123 + 0054 -0.028 |
1130 +0040 | 123-0054 -0.000 |
2 | 1.5 | 12350 | 12360 | 12380 | 123100 | |||||||
| 128 | 135 | 135+0170 +0.100 |
128+0063 -0.028 |
135+0040 | 128 -0063 -0.000 |
2 | 1.5 | 12850 | 12860 | 12880 | 128100 | ||||||||
| 133 | 140 | 140+0170 +0.100 |
133 + 0063 -0.028 |
140+0040 | 133 -0063 -0.000 |
2 | 1.5 | 13350 | 13360 | 13380 | 133100 | ||||||||
| 138 | 145 | 145+0170 +0.100 |
138+0063 -0.028 |
145+0040 | 138-0063 -0.000 |
2 | 1.5 | 13860 | 13880 | 138100 | |||||||||
| 143 | 150 | 150+0170 +0.100 |
143 +0063 -0.028 |
150+0040 | 143 -0063 -0.000 |
2 | 1.5 | 14360 | 14380 | 143100 | |||||||||
| 148 | 155 | 155 +0170 +0.100 |
148 +0063 -0.028 |
155 +0040 | 148 -0063 -0.000 |
2 | 1.5 | 14860 | 14880 | 14890 | |||||||||
| 153 | 160 | 160+0170 +0.100 |
153 + 0063 -0.028 |
160+0040 | 153 -0063 -0.000 |
2 | 1.5 | 15360 | 15380 | 15390 | |||||||||
| 158 | 165 | 165 +0.170 +0.100 |
158+0063 -0.028 |
165 +0.040 | 158-0063 -0.000 |
2 | 1.5 | 15860 | 15880 | 158100 | |||||||||
| 163 | 170 | 170+0170 +0.100 |
163 + 0063 -0.028 |
170+0040 | 163 -0063 -0.000 |
2 | 1.5 | 16360 | 16380 | 163100 | |||||||||
| 168 | 175 | 175+0170 +0.100 |
168+0063 -0.028 |
175+0040 | 168-0063 -0.000 |
2 | 1.5 | 16860 | 16880 | 168100 | |||||||||
| 173 | 180 | 180+0170 +0.100 |
173 +0063 -0.028 |
180+0040 | 173 -0063 -0.000 |
2 | 1.5 | 17360 | 17380 | 173100 | |||||||||
슬라이딩 베어링, 바이메탈 부시, 래핑 브론즈 부시, 오일 부시, 오일 베어링, 공급자 중국, 고품질
C95400 원자재 제품 크기 선택
제품 설명: 납 틴 브롱스
파이프:12외부 지름 0.5~406.4mm
직사각형: 최대 508mm
표준 길이:381mm
형태: 반품, 거친 또는 거의 깨끗한, 안도, 막, 빗자루/꽃, 정사각형, 육각형, 판, 프로필 또는
