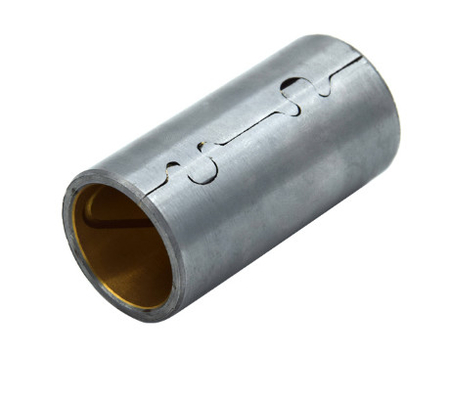

구리 또는 주석 도금 강철 백킹과 CuPb10Sn10 또는 CuSn6Zn6P의 청동 라이닝을 특징으로 하는 랩핑 복합 바이메탈 베어링은 광범위한 산업 응용 분야에서 뛰어난 성능과 내구성을 제공합니다.
강철 백킹은 강도와 치수 안정성을 제공하는 반면, 구리 또는 주석 도금은 부식 저항성을 향상시키고 백킹과 청동 라이닝 사이의 접착력을 향상시킵니다. CuPb10Sn10 또는 CuSn6Zn6P의 청동 라이닝 자체는 뛰어난 내마모성, 높은 하중 지지력 및 우수한 슬라이딩 특성을 제공합니다.
CuPb10Sn10 청동은 우수한 가공성, 높은 연성 및 우수한 슬라이딩 특성을 가진 납-주석 합금입니다. 높은 수준의 내마모성과 하중 지지력이 필요한 응용 분야에 널리 사용됩니다.
반면에 CuSn6Zn6P 청동은 뛰어난 강도, 경도 및 내마모성을 제공하는 인 함유 주석 합금입니다. 높은 하중 지지력과 우수한 내식성이 모두 필요한 응용 분야에 적합합니다.
이러한 바이메탈 베어링의 랩핑 복합 구조는 설치 및 교체가 용이하며 강철 백킹과 청동 라이닝 사이에 안전하고 안정적인 결합을 제공합니다. 이러한 재료와 구조 기술의 조합은 중장비, 자동차 부품 및 기타 까다로운 환경을 포함한 광범위한 산업 응용 분야에 적합한 베어링을 제공합니다.
중국에서 주문 제작된 랩핑 복합 슬라이딩 베어링 구리 또는 주석 도금 강철 청동 DIN 1494 / ISO 3547 바이메탈 CuPb10Sn10 또는 CuSn6Zn6Pb3 재료 특수 치수는 요청 시 윤활 포켓 및 오일 구멍과 함께 제공됩니다.
재료 :강철 구리 도금 또는 주석 도금 슬라이딩 레이어CuPb10Sn10
바이메탈 부싱은 유지 보수가 적은 부싱 재료입니다. 설치 시 초기 그리스 주입이 필요하며, 그 후 오일 또는 그리스로 정기적인 그리스 주입이 필수적입니다.
하우징 ØH7
부싱 내부-Ø 장착 후 H9
샤프트 공차f7 ~ h8
Jf-800 바이메탈 베어링은 CuPb10Sn10 또는 CuSn6Zn6Pb3 재료를 저탄소강판 표면에 소결하여 만든 일종의 강철-구리 합금 제품입니다. 이 제품은 이중 합금 베어링의 가장 강력한 베어링 용량이며, 대형 차량의 밸런스 브리지 부싱은 이 제품을 모두 사용합니다. 고하중 및 저속에서 매우 다재다능한 베어링입니다.
설치 슬라이딩 베어링, 청동 Gleitlager - 윤활 포켓 맞춤형 고품질 무급유 JF800 바이메탈 금속 부싱
트랙 롤러, 건설 기계, 크레인 건설, 농업 기계 (충격 하중)
|
재료
|
강철 + CuPb10Sn10
|
|
일반적인 응용 분야
|
자동차 엔진의 커넥팅 로드, 엔지니어링 및 농업 기계, 중장비 건설 기계 등
|
|
최대 동적 하중
|
140N/mm²
|
|
최대 선형 속도 (그리스)
|
2.5m/s
|
|
최대 PV 값 제한 (그리스)
|
2.8N/mm².m/s
|
|
마찰 계수 (그리스)
|
0.05~0.15
|
|
최대 선형 속도 (오일)
|
5m/s
|
|
최대 PV 값 (오일)
|
10N/mm².m/s
|
|
마찰 계수 (오일)
|
0.04~0.12
|
|
최대 작동 온도
|
그리스 150ºC, 오일 250ºC
|
|
결합 축
|
경도 ≥53HB, 거칠기 Ra=0.32~0.63
|
|
합금 레이어 경도
|
60-90HB
|
|
열전도율
|
47W/mk
|
|
선형 팽창 계수
|
18×10-6/K
|
|
이 표 외에도 고객의 특별 요청에 따라 개발할 수 있습니다.
|
|
하우징: 장착 베벨 최소 1.5mm x 15-45° 샤프트: 장착 베벨 5mm x 15°, 모서리 둥글게 적절한 강제 피팅 맨드릴의 적용이 권장됩니다. 장착 시 외부 표면에 그리스 윤활이 필요할 수 있습니다. 접착: 접착제는 슬라이딩 표면에 닿지 않아야 합니다!
설치 청동 gleitlager 슬라이딩 베어링

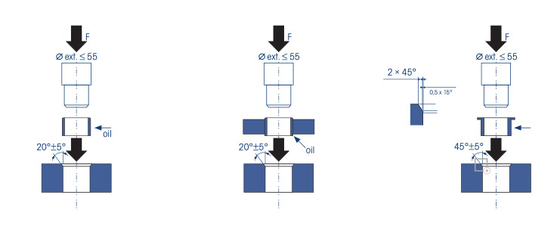

슬라이딩 베어링은 가공된 하우징 “H7“에 압입하여 설치됩니다.
• 각도로 삽입 베벨을 만들고 조립할 부품을 청소하고 디버링합니다.
• 설치 전에 슬라이딩 베어링의 외부 표면에 윤활유를 바릅니다.
• 슬라이딩 베어링의 설치 공간과 중심축 사이의 축성을 확인합니다.
• 두 개의 슬라이딩 베어링이 필요한 경우 정렬해야 합니다.
• 적절한 치수의 카운터 맨드릴을 사용합니다.

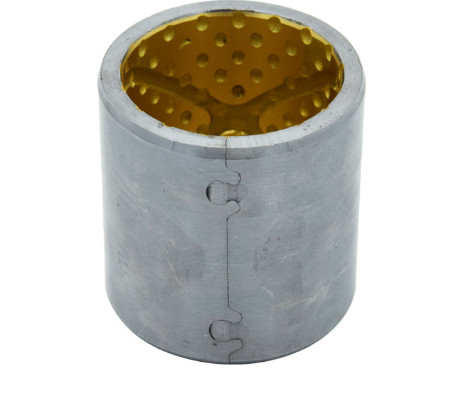

표면에. 마모를 효과적으로 줄이기 위해 합금 표면을 볼 모양의 오일 소켓으로 가공하여 오일 저장을 용이하게 할 수 있습니다. 필요한 경우 강철 뒷면에 구리 또는 주석을 도금할 수 있습니다. 중간 하중, 중간 또는 높은 작동 속도 및 엄청난 충격 하중 조건에 적용할 수 있습니다. 기계적 응용 분야에서 VIIPLUS BIMETAL BRONZE GLEITLAGER 는 가스 엔진의 커넥팅 로드 레벨에서 랩핑 부싱, 추력 와셔 및 부싱을 만드는 데 사용됩니다.
기술 데이터
랩핑 복합 슬라이딩 베어링
낮은 유지 보수
윤활 포켓 포함
속성
높은 하중 용량과 진동 운동, 거친 작동 및 온도 하중에 적합합니다. 윤활제 저장으로 인한 장기간 윤활.
지지 재료강철 구리 도금 / 주석 도금
재료 특성
비교적 하중 용량 정적≤ 250 [N/mm2]
슬라이딩 속도≤ 2.5. [m/s] ≤ 5 [m/s] 오일 윤활
마찰 값 **0.04 [µ] ~ 0.12 [µ] 윤활에 따라 다름
온도 변형– 40 [°C] ~ + 250 [°C]
최대 PV 값2.8 [N/mm² x m/s]
접촉 면적 비율 > 75 [%]
유지 보수
는 유지 보수가 적은 복합 슬라이딩 베어링이지만 1차 윤활이 필요합니다. 오일 또는 그리스 윤활이 가능합니다. 고체 윤활제 저장으로 인해 윤활 간극이 최소화됩니다!
d
|
(h8)
|
(H7)
|
H7
|
벽 두께
|
오일 구멍
|
f1
|
f2
|
L 0
|
-0.40
|
최소
최대 |
||||||||
|
25
|
30
|
10-0.022
|
15-0.027
|
20-0.033
|
40
|
50
|
60
|
50-0.039
|
60-0.046
|
||||||||
|
10-0.022
|
12-0.027
|
+0.148
|
+0.010
|
0.995
1815 |
4
|
0.5
|
0.3
|
2415
|
1015
|
1020
|
12
|
14
|
|
|
|
|
|
|
12-0.027
|
14-0.027
|
1210
|
1215
|
1220
|
14
|
16
|
|
|
|
|
|
||||||
|
14-0.027
|
16-0.027
|
1410
|
1415
|
1420
|
15
|
17
|
|
|
|
|
|
||||||
|
15-0.027
|
17+0.018
|
1510
|
1515
|
1520
|
16
|
18
|
|
|
|
|
|
||||||
|
16-0.027
|
18-0.027
|
0.8
|
0.4
|
1610
|
1615
|
1620
|
18
|
20
|
|
|
|
|
|
||||
|
18-0.027
|
20-0.033
|
+0.151
|
+0.010
|
1810
1815 |
1820
|
1820
|
23
|
23
|
|
|
|
|
|||||
|
20-0.033
|
23+0.021
|
+0.181
|
+0.020
|
1.490
1.430 |
2010
|
2015
|
2020
|
2020
|
25
|
25
|
|
|
|
|
|||
|
22-0.033
|
40
|
6
|
2210
|
2215
|
2220
|
2220
|
27
|
27
|
|
|
|
|
|||||
|
24-0.033
|
27+0.021
|
1.0
|
0.5
|
4530
|
2415
|
2420
|
2420
|
25
|
25
|
28
|
|
|
|
||||
|
40
|
28-0.033
|
2515
|
2520
|
|
2520
|
26
|
26
|
30
|
|
|
|
||||||
|
26-0.033
|
50
|
+0.205
|
+0.030
|
2.460
12060 |
2615
|
2620
|
|
2620
|
28
|
28
|
32
|
|
|
|
|||
|
28-0.033
|
32-0.039
|
2815
|
2820
|
|
2820
|
2840
|
2840
|
30
|
34
|
|
|
||||||
|
50
|
34+0.025
|
1.2
|
0.6
|
3015
|
3020
|
|
3020
|
3040
|
3040
|
32
|
36
|
|
|
||||
|
32-0.039
|
36+0.025
|
3215
|
3220
|
|
3220
|
3240
|
3240
|
35
|
39
|
|
|
||||||
|
35-0.039
|
39+0.025
|
3520
|
3520
|
|
|
3540
|
3540
|
3550
|
38
|
42
|
|
||||||
|
38-0.039
|
42+0.025
|
8
|
3820
|
1.0
|
|
|
3840
|
3840
|
3850
|
40
|
44
|
|
|||||
|
60
|
44+0.025
|
4020
|
4020
|
|
|
4040
|
4040
|
4050
|
d
|
D
|
|
||||||
|
(h8)
|
(H7)
|
H7
|
벽 두께
|
오일 구멍
|
f1
|
f2
|
L 0
|
-0.40
|
최소
최대 |
||||||||
|
25
|
30
|
40
|
50
|
60
|
50-0.039
|
60-0.046
|
80-0.046
|
90-0.054
|
100-0.054
|
||||||||
|
45-0.039
|
50-0.039
|
+0.205
|
+0.030
|
2.460
12060 |
8
|
1.5 |
1.0
|
4525
|
4530
|
4540
|
4550
|
50
|
55
|
|
|
|
|
|
50-0.039
|
55-0.046
|
+0.210
|
+0.030
|
5030
12060 |
|
5050
|
5060
|
55
|
60
|
|
|
|
|||||
|
55-0.046
|
60-0.046
|
5530
|
5540
|
|
5550
|
5560
|
60
|
65
|
|
|
|
||||||
|
60-0.046
|
65-0.046
|
6030
|
6040
|
|
6050
|
6060
|
65
|
70
|
|
|
|
||||||
|
65-0.046
|
70-0.046
|
6530
|
6540
|
|
6550
|
6560
|
70
|
75
|
|
|
|
||||||
|
70-0.046
|
75-0.046
|
7030
|
7040
|
|
7050
|
7060
|
7080
|
75
|
80
|
|
|
||||||
|
75-0.046
|
80-0.046
|
9.5
|
7530
|
7540
|
|
7550
|
7560
|
80
|
85
|
|
|
|
|||||
|
80-0.046
|
85-0.054
|
+0.215
|
+0.030
|
8040
12060 |
|
|
8060
|
8080
|
85
|
90
|
|
|
|||||
|
85-0.054
|
90-0.054
|
8530
|
8550
|
|
8560
|
|
8580
|
85100
|
90
|
|
95
|
||||||
|
90-0.054
|
95-0.054
|
9050
|
9060
|
|
|
|
9080
|
9090
|
90100
|
|
105
|
||||||
|
95-0.054
|
100-0.054
|
9060
|
9080
|
|
|
|
|
9090
|
90100
|
100
|
105
|
||||||
|
100-0.054
|
105-0.054
|
10060
|
10080
|
|
|
|
|
10090
|
100100
|
105
|
110
|
||||||
|
105-0.054
|
110-0.054
|
10560
|
10580
|
|
|
|
|
105100
|
110
|
|
115
|
||||||
|
110-0.054
|
115-0.054
|
11060
|
11080
|
|
|
|
|
110100
|
115
|
|
120
|
||||||
|
115-0.054
|
120-0.054
|
11550
|
11580
|
|
|
|
120
|
|
125
|
|
|
||||||
|
120-0.054
|
125-0.063
|
+0.220
|
+0.030
|
12050
12060 |
|
|
|
120100
|
125
|
|
|
130
|
|||||
|
125-0.063
|
130-0.063
|
125100
|
130
|
|
|
|
|
|
|
|
135
|
||||||
|
130-0.063
|
135-0.063
|
13060
|
130100
|
|
|
|
|
135
|
|
|
140
|
||||||
|
135-0.063
|
140-0.063
|
13560
|
13580
|
|
|
|
|
140
|
145
|
|
|
||||||
|
140-0.063
|
145+0.040
|
14060
|
14080
|
|
|
|
|
140100
|
150
|
|
155
|
||||||
|
150-0.063
|
155+0.040
|
15060
|
15080
|
|
|
|
|
150100
|
캡션: 특수 치수는 요청 시 제공됩니다.
|
|
