| 브랜드 이름: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| 모델 번호: | JF800 JF720 JF700 두금속 무연 보통 방위 |
| 모크: | 800 조각/조각 (Min. Order) |
| 가격: | $0.20 - $2.00 / Pieces ,Negotiable |
| 지불 조건: | 미리 TT 서부 동맹 |
| 공급 능력: | 캐스팅 바이메탈 부싱, 중국, 제조들, 공급자들, 공장, 도매이, 그라파이트 태도, 금속 방위각, 플랜지된 두 가지 금속으로 된 미끄럼 베어링으로 부싱, 본인 윤활 처리 부싱, 언 |

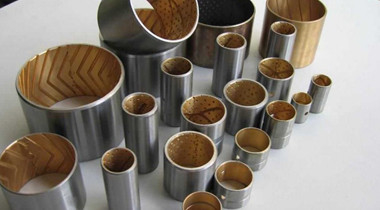

SAE 792 CuPb10Sn10 표준을 준수하는 원통형 바이메탈 플레인 베어링은 높은 내마모성과 부하 지지력이 필요한 응용 분야를 위해 설계되었습니다. 이 베어링은 일반적으로 강철 백킹과 구리 기반 합금 라이닝의 두 금속 층으로 구성되어 우수한 슬라이딩 특성과 내구성을 제공합니다. 베어링 표면의 인덴트 또는 딤플은 윤활제를 더욱 균등하게 분배하고 작동 중에 유지하여 마찰, 열 발생 및 마모를 줄이는 역할을 합니다. CuPb10Sn10 재료는 높은 전도성, 연성 및 내식성으로 알려져 있어 광범위한 산업 응용 분야에 적합합니다.
SAE 792 표준 바이메탈 플레인 베어링 원통형 베어링 CuPb10Sn10인덴트 포함
미터법 표준 부싱 하우징 크기 당사의 중국 바이메탈 부싱은 일반적으로 작동 온도가-40~+250°C, 마찰 계수: 그리스0.04 - 0.12 표면 경도 일반HB> 200 성능에 영향을 미치는 다양한 요인에 따라 다릅니다.
슬라이딩 레이어
윤활 인덴트
CuPb10Sn10
구성 약:
Cu 80 %
Pb 10 %
Sn 10 %
강철 백킹
|
바이메탈 부싱 합금의 구성 분석 |
||||||
|
화학 물질 |
바이메탈 부싱 |
|||||
|
(내부 소결층) |
SAE-797 |
SAE-799 |
DIN17670 |
BS PB1 |
CuSn6 (2.1020) |
SAE783 |
|
|
CuPb10Sn10 |
CuPb24Sn4 |
CuPb6Sn6Zn3 |
CuSn10 |
CuSn6.5P |
AlSn20Cu |
|
Cu |
균형 |
균형 |
균형 |
균형 |
균형 |
0.7~1.3 |
|
Pb |
9.0~11.0 |
21.0~27.0 |
2.0~4.0 |
0.1 |
0.1 |
- |
|
Sn |
9.0~11.0 |
3.0~4.5 |
5.0~7.0 |
9.0~10.0 |
6.0~6.8 |
17.5~22.5 |
|
Zn |
0.5 |
0.5 |
5.0~7.0 |
0.3 |
0.3 |
- |
|
P |
0.1 |
0.1 |
0.1 |
0.1 |
0.1~0.3 |
- |
|
Fe |
0.5 |
0.7 |
0.6 |
0.5 |
0.6 |
0.7 |
|
Ni |
0.5 |
0.3 |
0.3 |
0.5 |
0.5 |
0.1 |
|
Al |
- |
- |
- |
- |
- |
균형 |
|
기타 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
강철 백킹 및 청동 오버레이가 있는 바이메탈 베어링
특히 진동 운동 및 저주파수
의 높은 특정 하중에 적합
거친 작동 조건에 적용 가능
가용성
바이메탈 부싱 표준 치수로 제공되는 형태
원통형 부시
오일 구멍이 있는 추력 와셔
슬라이딩 플레이트
주문 제작 베어링 형태: 비표준 치수의 원통형 부시 및 추력 와셔, 슬라이딩 플레이트, 맞춤형 베어링 설계
조인트 부싱 자기 윤활 및 사전 윤활 베어링은 풍력 발전 및 태양광 발전 설비에 적합하며 수명 유지 보수가 필요 없습니다.
중국 제조업체
무급유 부싱 기술 분야에서 VIIPLUS Oilless BEARINGS는
신뢰성과 성능으로 우수한 평판을 얻은 일련의 PLAIN BEARINGS 제품을 공급합니다. 기술의 SELF-LUBRCIATING BEARINGS.
개요내열 강철 구리 합금 바이메탈 부시 CuPb10Sn10
중국산 주석 청동 다이아몬드 구멍 윤활 베어링
VIIPLUS는 자기 윤활 베어링의 연구, 개발 및 판매를 전문으로 하는 국제 회사입니다. 완벽한 시스템 개발 능력, 가공 능력, 테스트 능력, 완벽하고 효율적인 판매 서비스 및 전체 솔루션 능력을 갖추고 있습니다.
기계적 강도가 높은 이 구조는 윤활 조건 및 고속/고부하 작동
특징
금속 베어링
이러한 고성능 금속 베어링
|
재료는 슬라이딩 부품을 괴롭히는 많은 문제를 해결합니다.
|
재료
|
|
강철 + CuPb10Sn10
|
일반적인 응용 분야
|
|
자동차 엔진의 커넥팅 로드, 엔지니어링 및 농업 기계, 중장비 건설 기계 등
|
최대 동적 하중
|
|
140N/mm²
|
최대 선형 속도(그리스)
|
|
2.5m/s
|
최대 PV 값 제한(그리스)
|
|
2.8N/mm².m/s
|
마찰 계수(그리스)
|
|
0.05~0.15
|
최대 선형 속도(오일)
|
|
5m/s
|
최대 PV 값(오일)
|
|
10N/mm².m/s
|
마찰 계수(오일)
|
|
0.04~0.12
|
최대 작동 온도
|
|
그리스 150ºC, 오일 250ºC
|
결합 축
|
|
경도 ≥53HB, 거칠기 Ra=0.32~0.63
|
합금층 경도
|
|
60-90HB
|
열전도율
|
|
47W/mk
|
선형 팽창 계수
|
|
18×10-6/K
|
|
표준
VIIPLUS 슬라이딩 베어링의 품질은 중국 국가가 U. S. 및 독일 DIN 1494 표준에 도달해야 합니다.
DIN1494 표준 바이메탈 부싱은 VIIPLUS
재질: 강철 + 구리 합금(CuPb10Sn10) +
이 제품은 고품질 저탄소강 및 소결 납 주석 청동 합금 CuSn10Pb10
주요 응용 분야
기술적인 매개변수
최고 PV 값은 그리스 윤활의 경우 2.8 N/mm2·m/s입니다.
일치하는 샤프트 경도 53 HRC
오일 윤활 10 N/mm2·m/s 거칠기 Ra=0.32~0.63
최대 선형 속도 V 건조 그리스 윤활 0.4 m/s 최고 사용 온도 200 ℃
그리스 윤활 2.5m /s 오일 윤활
인장 강도 185 N/mm 2 마찰 계수 0.05~0.22
경질 합금도
HB 60~90 열전도율 47w/(m·k)
열팽창 계수 18· 10-6k-1
최대 베어링 압력 P
바이메탈 부싱 크기
도면 또는 샘플에 따라 사용 가능, 도면, 맞춤형 도면 환영
바이메탈 부싱 VIIPLUS는 높은 압축 강도, 작은 마찰 계수, 우수한 내마모성을 갖춘 제품을 제공하여 기계 제조 비용을 절감하며,
그 성능은 국내외 유사 제품 수준에 도달했습니다. 이 제품은 건설 기계, 섬유 기계, 자동차 산업, 기계 산업 및 기타 분야에서 널리 사용되며, 특히 오일이 어렵거나 오일이 불가능한 부품에 좋은 효과가 있으며 오염이 없습니다.
