| 브랜드 이름: | bimetal |
| 모델 번호: | 두 가지 금속으로 된 베어링용 청동 |
| 모크: | 800은 (민 / 부분을 연결합니다. 명령하세요) |
| 가격: | $0.20 - $2.00 / Pieces ,Negotiable |
| 지불 조건: | 미리 TT |
| 공급 능력: | 캐스팅 바이메탈 부싱, 중국, 제조들, 공급자들, 공장, 도매이, 그라파이트 태도, 금속 방위각, 플랜지된 두 가지 금속으로 된 미끄럼 베어링으로 부싱, 본인 윤활 처리 부싱, 언 |
바이메탈 베어링 청동 미터법 원통형 부시는 광범위한 응용 분야에서 뛰어난 내마모성과 내구성을 제공하는 정밀 엔지니어링 구성품입니다.이러한 부싱은 일반적으로 강철 지지대와 청동 합금 오버레이를 결합한 바이메탈 설계를 사용하여 구성됩니다.
CuSn10Pb10 또는 이와 유사한 조성으로 구성된 청동 합금은 우수한 자기 윤활 특성과 마모, 부식 및 피로에 대한 저항성을 제공합니다.이를 통해 부싱은 무거운 하중과 고속 조건에서도 회전 부품이 작동할 수 있도록 부드럽고 안정적인 표면을 유지할 수 있습니다.
이 부싱의 미터법 원통형 디자인은 미터법 크기의 샤프트와 하우징에 정확한 맞춤과 정렬을 보장합니다.이러한 정밀도로 인해 마찰, 진동 및 소음이 줄어들어 효율성이 향상되고 서비스 수명이 길어집니다.
바이메탈 베어링 청동 미터법 원통형 부시는 산업 기계, 자동차 부품 및 신뢰성과 내구성이 중요한 기타 까다로운 응용 분야에 일반적으로 사용됩니다.다양한 하중, 속도 및 작동 조건을 갖춘 응용 분야에 적합하므로 다양한 산업 분야에서 다양하고 안정적인 선택이 가능합니다.
마모된 부싱을 교체해야 하거나 새 기계를 위한 새 부싱을 찾고 있다면 바이메탈 베어링 청동 미터법 원통형 부싱이 탁월한 솔루션을 제공합니다.정밀하게 설계된 구성 요소와 장비 성능을 향상시킬 수 있는 방법에 대해 자세히 알아보려면 지금 신뢰할 수 있는 공급업체에 문의하세요.
부싱 유형: 슬리브;치수: 디자인 단위: 미터법;재료:베어링표면: 납을 첨가한 청동 (안감이 있는베어링표면);본체: 강철;추가의.

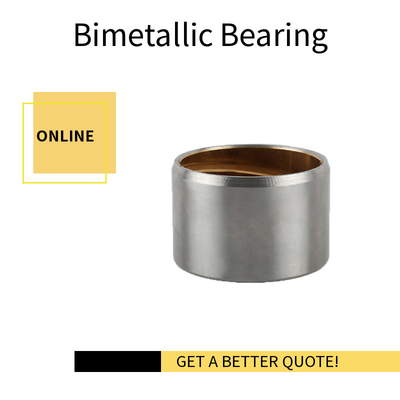

바이메탈 베어링강철로 뒷받침된 청동 부싱은 하중이 높고 작동 조건이 거친 응용 분야에 이상적입니다.내마모성.

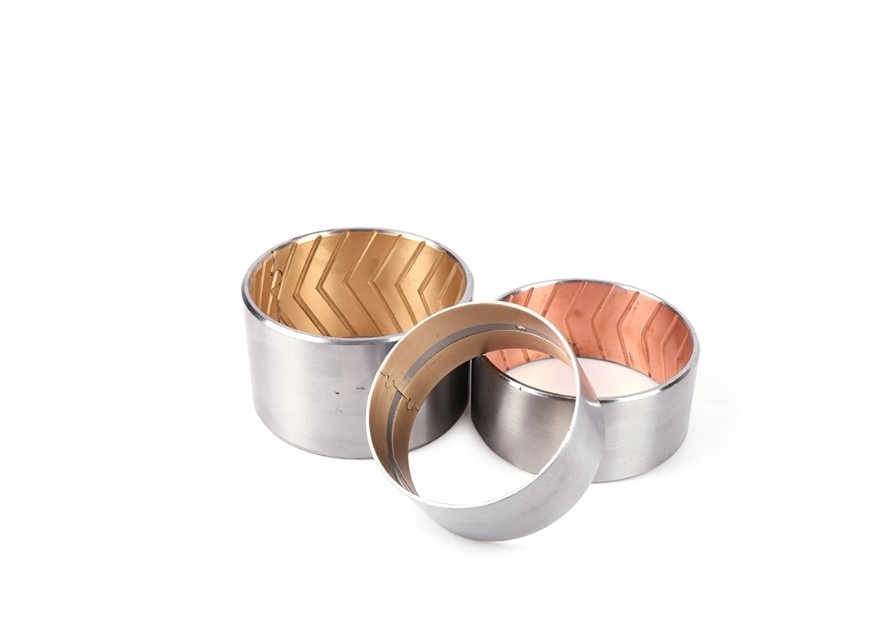

바이메탈 베어링은 CuPb10Sn10 또는 CuSn6Zn6Pb3을 라이닝 층으로 소결한 강철로 만들어집니다.이 유형의 부싱은 이 제품군의 Cu-납 합금 재료로 제작된 부싱 중에서 최고의 성능을 보여줍니다.중간 속도 및 높은 충격 조건에 가장 적합합니다.
| 납청동합금 | CuPb10Sn10 또는 CuSn6Zn6Pb3 | ||
| 부하 용량 | 65N/mm² | 내구성 합금 | HB70~100 |
| 온도 최대 | 260℃ | ||
오일 윤활 응용 분야를 위한 납 청동 라이닝 베어링 재료로 뒷받침되는 강철.이 재료는 높은 하중 용량과 우수한 피로 특성을 가지고 있습니다.이는 압축기, 스티어링 기어, 파워 스티어링, 페달 베어링, 킹핀 부시, 테일게이트 피벗, 기계 핸들링 및 리프팅 장비, 유압 모터, 농업 기계 등과 같은 자동차 응용 분야에 널리 사용됩니다.
| 화학 성분 | |||
| 재료 | 합금 조성 | 국제 표준 | 합금 경도 |
| 바이메탈 부싱 800 | JIS-LBC3/SAE-797 | CuPb10Sn10 | HB70-100 |
| 바이메탈 부싱 720 | JIS-LBC6/SAE-799 | CuPb24Sn4 | HB45-70 |
| 바이메탈 부싱 700 | JIS-KJ3/SAE-48 | CuPb30 | HB30-45 |
| 바이메탈 부싱 20 | JIS-AJL/SAE-783 | AlSn20Cu | HB30-40 |
| 기술.데이터 | ||||
| 최대.짐 | 공전 | 120N/mm2 | 합금 경도 | 240N/mm2 |
| 동적 | 60N/mm2 | 온도 | -40°C~+250°C | |
| 최대.속도(윤활) | 2m/s | 마찰계수 | 0.08~0.20 | |
| 최대.PV | 2.8N/mm2*m/s | 열 전도성 | 60W(m*k)-1 | |
| 속보 부하 | 350N/mm2 | 계수.열팽창의 | 14*10-6*k-1 | |
오일 윤활 응용 분야에 적합한 바이메탈 강철로 뒷받침된 납 첨가 청동으로 만든 바이메탈 부싱 재료 이 재료는 높은 하중 지지력과 우수한 피로 특성을 가지고 있습니다.이는 압축기, 스티어링 기어, 파워 스티어링, 페달 부싱, 킹핀 부싱, 뒷문 트러니언, 기계 취급 및 리프팅 장비, 유압 모터 및 펌프, 농업 기계 등과 같은 자동차 응용 분야에 널리 사용됩니다.
1.바이메탈 소결 청동층: 내마모성이 우수하고 하중 용량이 우수합니다.
2. 강철 지지대: 부싱의 기초를 놓음으로써 강철 지지대는 탁월한 안정성, 하중 및 방열 특성을 제공합니다.
|
디 |
~하다 |
샤프트 DS h8 |
하우징 H7 DH | 고정 후 ID Di, a |
클리어런스 CD |
벽 두께 S3 |
오일홀 dL |
비 0 -0.40 |
||||||
| 10 | 15 | 20 | 25 | 30 | 40 | 50 | ||||||||
| 10 | 12 | 10 -0.022 | 12 +0.018 |
+0.148 +0.010 |
0.170 0.010 |
0.995 0.935 |
4 |
바이마탈 부싱-800 1010 | 바이마탈 부싱-800 1015 | 바이마탈 부싱-800 1020 | ||||
| 12 | 14 | 12 -0.027 | 14 +0.018 |
0.175 0.010 |
바이마탈 부싱-800 1210 | 바이마탈 부싱-800 1215 | 바이마탈 부싱-800 1220 | |||||||
| 14 | 16 | 14 -0.027 |
+0.018 16 |
바이마탈 부싱-800 1410 | 바이마탈 부싱-800 1415 | 바이마탈 부싱-800 1420 | ||||||||
| 15 | 17 | 15 -0.027 |
+0.018 17 |
바이마탈 부싱-800 1510 | 바이마탈 부싱-800 1515 | 바이마탈 부싱-800 1520 | ||||||||
| 16 | 18 | 16 -0.027 |
+0.018 18 |
바이마탈 부싱-800 1610 | 바이마탈 부싱-800 1615 | 바이마탈 부싱-800 1620 | ||||||||
| 18 | 20 | 18 -0.027 |
+0.021 20 |
+0.151 +0.010 |
0.178 0.010 |
바이마탈 부싱-800 1810 | 바이마탈 부싱-800 1815 | 바이마탈 부싱-800 1820 | 바이마탈 부싱-800 1825 | |||||
| 20 | 23 | 20 -0.033 |
+0.021 23 |
+0.161 +0.020 |
0.194 0.020 |
1.490 1.430 |
바이마탈 부싱-800 2010 | 바이마탈 부싱-800 2015 | 바이마탈 부싱-800 2020 | 바이마탈 부싱-800 2025 | ||||
| 22 | 25 | 22 -0.033 |
+0.021 25 |
6 |
바이마탈 부싱-800 2210 | 바이마탈 부싱-800 2215 | 바이마탈 부싱-800 2220 | 바이마탈 부싱-800 2225 | ||||||
| 24 | 27 | 24 -0.033 |
+0.021 27 |
바이마탈 부싱-800 2410 | 바이마탈 부싱-800 2415 | 바이마탈 부싱-800 2420 | 바이마탈 부싱-800 2425 | 바이마탈 부싱-800 2430 | ||||||
| 25 | 28 | 25 -0.033 |
+0.021 28 |
바이마탈 부싱-800 2515 | 바이마탈 부싱-800 2520 | 바이마탈 부싱-800 2525 | 바이마탈 부싱-800 2530 | |||||||
| 26 | 30 | 26 -0.033 |
+0.021 30 |
+0.181 +0.040 |
0.214 0.040 |
1.980 1.920 |
바이마탈 부싱-800 2615 | 바이마탈 부싱-800 2620 | 바이마탈 부싱-800 2625 | 바이마탈 부싱-800 2630 | ||||
| 28 | 32 | 28 -0.033 |
+0.025 32 |
+0.185 +0.040 |
0.218 0.040 |
바이마탈 부싱-800 2815 | 바이마탈 부싱-800 2820 | 바이마탈 부싱-800 2825 | 바이마탈 부싱-800 2830 | 바이마탈 부싱-800 2840 | ||||
| 30 | 34 | 30 -0.033 |
+0.025 34 |
바이마탈 부싱-800 3015 | 바이마탈 부싱-800 3020 | 바이마탈 부싱-800 3025 | 바이마탈 부싱-800 3030 | 바이마탈 부싱-800 3040 | ||||||
| 32 | 36 | 32 -0.039 |
+0.025 36 |
0.224 0.040 |
바이마탈 부싱-800 3215 | 바이마탈 부싱-800 3220 | 바이마탈 부싱-800 3225 | 바이마탈 부싱-800 3230 | 바이마탈 부싱-800 3240 | |||||
| 35 | 39 | 35 -0.039 |
+0.025 39 |
바이마탈 부싱-800 3520 | 바이마탈 부싱-800 3525 | 바이마탈 부싱-800 3530 | 바이마탈 부싱-800 3540 | 바이마탈 부싱-800 3550 | ||||||
| 38 | 42 | 38 -0.039 |
+0.025 42 |
8 |
바이마탈 부싱-800 3820 | 바이마탈 부싱-800 3825 | 바이마탈 부싱-800 3830 | 바이마탈 부싱-800 3840 | 바이마탈 부싱-800 3850 | |||||
| 40 | 44 | 40 -0.039 |
+0.025 44 |
바이마탈 부싱-800 4020 | 바이마탈 부싱-800 4025 | 바이마탈 부싱-800 4030 | 바이마탈 부싱-800 4040 | 바이마탈 부싱-800 4050 | ||||||
|
디 |
~하다 |
샤프트 DS h8 |
하우징 H7 DH | 고정 후 ID Di, a |
클리어런스 CD |
벽 두께 S3 | 오일홀 dL |
비 0 -0.40 |
|||||||
| 25 | 30 | 40 | 50 | 60 | 80 | 90 | 100 | ||||||||
| 45 | 50 | 45 -0.039 | 50+0.025 |
+0.225 +0.080 |
0.264 0.080 |
2.460 2,400 |
8 |
바이마탈 부싱-800 4525 | 바이마탈 부싱-800 4530 | 바이마탈 부싱-800 4540 | 바이마탈 부싱-800 4550 | ||||
| 50 | 55 | 50 -0.039 | 55+0.030 |
+0.230 +0.080 |
0.269 0.080 |
바이마탈 부싱-800 5030 | 바이마탈 부싱-800 5040 | 바이마탈 부싱-800 5050 | 바이마탈 부싱-800 5060 | ||||||
| 55 | 60 | 55 -0.046 | 60+0.030 |
0.276 0.080 |
바이마탈 부싱-800 5530 | 바이마탈 부싱-800 5540 | 바이마탈 부싱-800 5550 | 바이마탈 부싱-800 5560 | |||||||
| 60 | 65 | 60 -0.046 |
+0.030 65 |
바이마탈 부싱-800 6030 | 바이마탈 부싱-800 6040 | 바이마탈 부싱-800 6050 | 바이마탈 부싱-800 6060 | ||||||||
| 65 | 70 | 65 -0.046 |
+0.030 70 |
바이마탈 부싱-800 6530 | 바이마탈 부싱-800 6540 | 바이마탈 부싱-800 6550 | 바이마탈 부싱-800 6560 | ||||||||
| 70 | 75 | 70 -0.046 |
+0.030 75 |
바이마탈 부싱-800 7030 | 바이마탈 부싱-800 7040 | 바이마탈 부싱-800 7050 | 바이마탈 부싱-800 7060 | 바이마탈 부싱-800 7080 | |||||||
| 75 | 80 | 75 -0.046 |
+0.030 80 |
9.5 |
바이마탈 부싱-800 7530 | 바이마탈 부싱-800 7540 | 바이마탈 부싱-800 7550 | 바이마탈 부싱-800 7560 | |||||||
| 80 | 85 | 80 -0.046 |
+0.035 85 |
+0.235 +0.080 |
0.281 0.080 |
바이마탈 부싱-800 8040 | 바이마탈 부싱-800 8050 | 바이마탈 부싱-800 8060 | 바이마탈 부싱-800 8080 | ||||||
| 85 | 90 | 85 -0.054 |
+0.035 90 |
0.289 0.080 |
바이마탈 부싱-800 8530 | 바이마탈 부싱-800 8550 | 바이마탈 부싱-800 8560 | 바이마탈 부싱-800 8580 | 바이마탈 부싱-800 85100 | ||||||
| 90 | 95 | 90 -0.054 |
+0.035 95 |
바이마탈 부싱-800 9050 | 바이마탈 부싱-800 9060 | 바이마탈 부싱-800 9080 | 바이마탈 부싱-800 90100 | ||||||||
| 95 | 100 | 95 -0.054 |
+0.035 100 |
바이마탈 부싱-800 9560 | 바이마탈 부싱-800 9580 | 바이마탈 부싱-800 9590 | 바이마탈 부싱-800 95100 | ||||||||
| 100 | 105 | 100-0.054 |
+0.035 105 |
바이마탈 부싱-800 10060 | 바이마탈 부싱-800 10080 | 바이마탈 부싱-800 10090 | 바이마탈 부싱-800 100100 | ||||||||
| 105 | 110 | 105-0.054 |
+0.035 110 |
바이마탈 부싱-800 10560 | 바이마탈 부싱-800 10580 | 바이마탈 부싱-800 105100 | |||||||||
| 110 | 115 | 110-0.054 |
+0.035 115 |
바이마탈 부싱-800 11060 | 바이마탈 부싱-800 11080 | 바이마탈 부싱-800 110100 | |||||||||
| 115 | 120 | 115-0.054 |
+0.035 120 |
바이마탈 부싱-800 11550 | 바이마탈 부싱-800 11580 | ||||||||||
| 120 | 125 | 120-0.054 |
+0.040 125 |
+0.240 +0.080 |
바이마탈 부싱-800 12050 | 바이마탈 부싱-800 12060 | 바이마탈 부싱-800 120100 | ||||||||
| 125 | 130 | 125-0.063 |
+0.040 130 |
0.303 0.080 |
바이마탈 부싱-800 125100 | ||||||||||
| 130 | 135 | 130-0.063 |
+0.040 135 |
바이마탈 부싱-800 13060 | 바이마탈 부싱-800 130100 | ||||||||||
| 135 | 140 | 135-0.063 |
+0.040 140 |
바이마탈 부싱-800 13560 | 바이마탈 부싱-800 13580 | ||||||||||
| 140 | 145 | 140-0.063 |
+0.040 145 |
바이마탈 부싱-800 14060 | 바이마탈 부싱-800 14080 | 바이마탈 부싱-800 140100 | |||||||||
| 150 | 155 | 150-0.063 |
+0.040 155 |
바이마탈 부싱-800 15060 | 바이마탈 부싱-800 15080 | 바이마탈 부싱-800 150100 | |||||||||
대형 트럭의 밸런스 서스펜션, 불도저의 트랙 롤러, 자동차 섀시 등에 적용됩니다.
