| 브랜드 이름: | VIIPLUS |
| 모델 번호: | 방위를 각자 기름을 바르기 |
| 모크: | 교섭할 수 있습니다 |
| 가격: | 협상 가능 |
| 공급 능력: | 캐스팅 바이메탈 부싱, 중국, 제조들, 공급자들, 공장, 도매이, 그라파이트 태도, 금속 방위각, 플랜지된 두 가지 금속으로 된 미끄럼 베어링으로 부싱, 본인 윤활 처리 부싱, 언 |

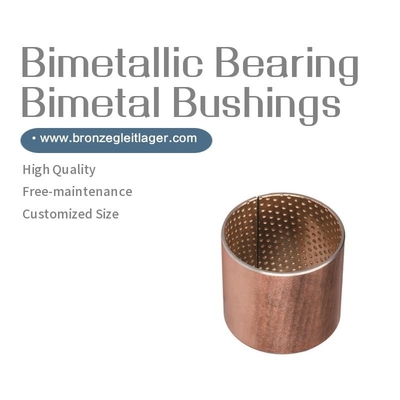

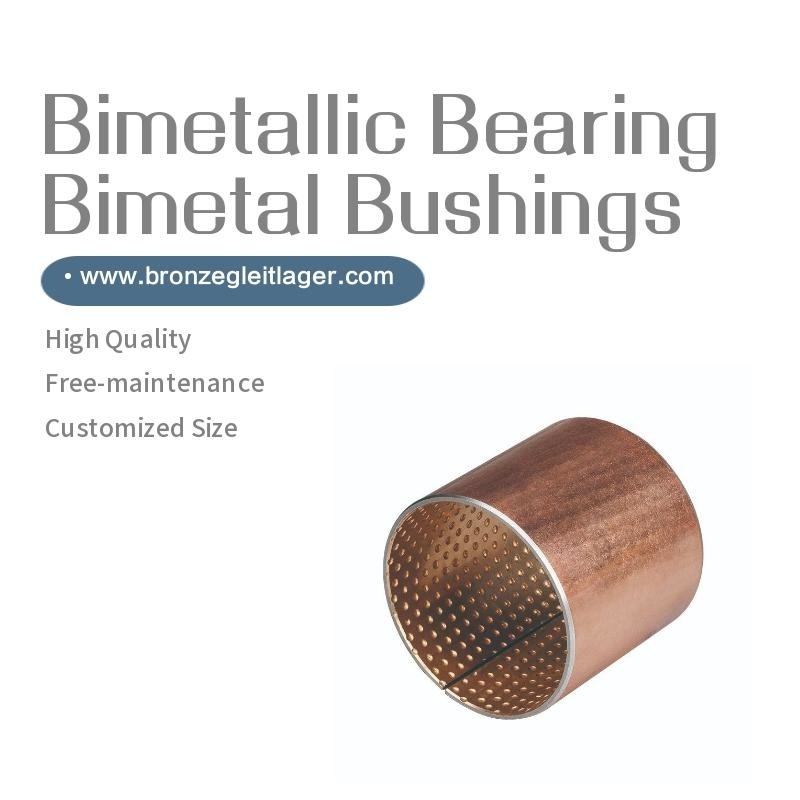

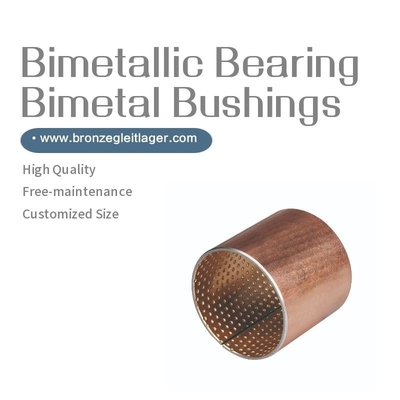

JF 800 바이메탈 베어링은 바이메탈 부싱이라고도 하며, 두 가지 서로 다른 금속의 장점을 하나의 유닛으로 통합한 복합 베어링입니다. 이 베어링은 특히 뛰어난 내마모성, 내식성 및 내구성을 제공하도록 설계되었습니다.
JF 800 베어링의 바이메탈 디자인은 일반적으로 강철과 같은 강한 베이스 재료와, 청동, 황동 또는 구리 기반 합금으로 만들어진 더 부드럽고 내마모성이 뛰어난 합금 층으로 구성됩니다. 이러한 재료 조합을 통해 베어링은 부드럽고 안정적인 작동을 유지하면서 무거운 하중, 충격 및 진동을 견딜 수 있습니다.
JF 800 바이메탈 부싱은 건설, 농업 및 제조업과 같은 산업에서 광범위하게 사용됩니다. 특히 극한의 온도, 압력 및 가혹한 환경 조건에 베어링이 노출되는 응용 분야에 적합합니다.
JF 800 베어링의 독특한 바이메탈 구조는 우수한 윤활 특성을 제공할 수 있게 합니다. 더 부드러운 외부 층은 오일이나 그리스로 함침될 수 있으며, 마찰과 마모를 줄이는 자체 윤활 베어링을 생성합니다. 이는 베어링의 수명을 연장하고 유지 보수 요구 사항을 줄이는 데 도움이 됩니다.
JF 800 바이메탈 베어링의 주요 공급업체로서, 귀하의 특정 응용 분야 요구 사항을 충족하기 위해 광범위한 크기, 모양 및 재료를 제공합니다. 당사의 전문가 팀은 귀하의 요구 사항에 가장 적합한 베어링을 얻을 수 있도록 기술적인 조언과 맞춤형 솔루션을 제공할 수 있습니다.
JF 800 바이메탈 베어링에 대해 자세히 알아보고 장비의 성능과 신뢰성을 향상시키는 방법에 대해 알아보려면 오늘 저희에게 문의하십시오.
중국 Jf800 바이메탈 베어링, 중국 강철 부싱 슬리브에 대한 세부 정보 찾기, Jf800 바이메탈 베어링의 고품질 바이메탈 베어링 - bronzegleitlager.com
JF-800 바이메탈 베어링은 다음을 기반으로 합니다. 저탄소 강판 재료, 표면 소결 CuPb10Sn10 또는 CuSn6Zn6Pb3 재료 강철 구리 합금 제품. 이 제품은 대형 차량, 밸런스 브리지 부싱, 개스킷; 불도저 구동 휠; 자동차 강철 부싱에서 가장 강력한 이중 베어링 베어링 용량을 가지고 있습니다. 이 제품을 사용하고 있습니다.
널리 사용되는 고속 저속 슬라이딩 베어링입니다.
청동 부싱, 청동 베어링 및 자체 윤활 내마모 플레이트의 대량 재고. Gleitlager. 부싱 슬리브 베어링. 부시 카탈로그 및 브로셔 사용 가능.
| 데이터 | 코드 | jf-800 |
| 재료 | 강철＋CuPb10Sn10 | |
| 응용 분야 | 자동차 엔진 Lian Xuan, 엔지니어링 기계, 농업 기계에 적용 가능한 제품. | |
| 최대 하중 용량 P N/mm² | 140 | |
| 최대 선형 속도 V | 그리스 윤활 m/s | 2.5 |
| 유체 윤활 m/s | ＞5 | |
| PV 값 제한 | 그리스 윤활 m/s N/mm²·m/s | 2.8 |
| 유체 윤활 m/s N/mm²·m/s | 10 | |
| 마찰 계수 u | 그리스 윤활 | 0.05~0.15 |
| 유체 윤활 | 0.04~0.12 | |
| 결합 축 | 경도 HRC | ≥53 |
| 거칠기 Ra | 0.32~0.63 | |
| 작동 온도℃ | 그리스 윤활 | 150 |
| 유체 윤활 | 250 | |
| 합금 층 경도 HB | 60~90 | |
| 열전도율 W/mk | 47 | |
| 선형 팽창 계수 | 18×10-6/K | |
| 카탈로그에 표시된 표준 제품 외에도 비표준 제품을 제공하거나 고객 요구 사항에 따라 주문할 수도 있습니다. | ||
오일 윤활 응용 분야를 위한 납 청동 라이닝 베어링 재료가 있는 강철 쉘. 이 재료는 높은 하중 용량과 우수한 피로 특성을 가지고 있습니다. 압축기, 스티어링 기어, 파워 스티어링, 페달 베어링, 킹핀 부시, 테일게이트 피벗, 기계적 취급 및 리프팅 장비, 유압 모터, 농업 기계 등과 같은 자동차 응용 분야에서 널리 사용됩니다.
1. 소결 청동 분말: 우수한 내마모성 및 뛰어난 하중 지지 능력
2. 강철 백킹: 매우 높은 하중 지지 능력 제공, 우수한 방열.
3. 구리 도금 두께 0.002mm는 우수한 내식성을 제공합니다.
건설 장비: 트랙 섀시 주행 기어 휠 세트, 견인 휠 세트, 텐션 휠 세트;
자동차 산업: 밸런스 샤프트 부시, 강철 핀 부싱, 쇼 킹핀 부싱, 로드 부싱, 밸브 로커 부싱, 캠축 부싱, 부싱 차동, 기어박스 부싱, 엔진 메인 베어링, 추력 와셔;
그리고 피스톤 측면 패널, 측면 패널 및 기타 기어 펌프.
| d | D | 축 h8 |
하우징 보어 |
설치됨 베어링 d |
벽 두께 | 오일 구멍 |
f1 | f2 | L 0-0.40 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 최소. | 최대. | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||||||||
| 10 | 12 | 10-0.022 | 12+0.018 | +0.148 +0.010 |
0.995 | 0.935 | 4 | 0.5 | 0.3 | 1010 | 1015 | 1020 | |||||
| 12 | 14 | 12-0.027 | 14+0.018 | 1210 | 1215 | 1220 | |||||||||||
| 14 | 16 | 14-0.027 | 16+0.018 | 1410 | 1415 | 1420 | |||||||||||
| 15 | 17 | 15-0.027 | 17+0.018 | 1510 | 1515 | 1520 | |||||||||||
| 16 | 18 | 16-0.027 | 18+0.018 | 0.8 | 0.4 | 1610 | 1615 | 1620 | |||||||||
| 18 | 20 | 18-0.027 | 20+0.021 | +0.151 +0.010 |
1810 | 1815 | 1820 | 1825 | |||||||||
| 20 | 23 | 20-0.033 | 23+0.021 | +0.181 +0.020 |
1.490 | 1.430 | 2010 | 2015 | 2020 | 2025 | |||||||
| 22 | 25 | 22-0.033 | 25+0.021 | 6 | 2210 | 2215 | 2220 | 2225 | |||||||||
| 24 | 27 | 24-0.033 | 27+0.021 | 1.0 |
0.5 | 2410 | 2415 | 2420 | 2425 | 2430 | |||||||
| 25 | 28 | 25-0.033 | 28+0.021 | 2515 | 2520 | 2525 | 2530 | ||||||||||
| 26 | 30 | 26-0.033 | 30+0.021 | +0.205 +0.030 |
1.980 | 1.920 | 2615 | 2620 | 2625 | 2630 | |||||||
| 28 | 32 | 28-0.033 | 32+0.025 | 2815 | 2820 | 2825 | 2830 | 2840 | |||||||||
| 30 | 34 | 30-0.033 | 34+0.025 | 1.2 | 0.6 | 3015 | 3020 | 3025 | 3030 | 3040 | |||||||
| 32 | 36 | 32-0.039 | 36+0.025 | 3215 | 3220 | 3225 | 3230 | 3240 | |||||||||
| 35 | 39 | 35-0.039 | 39+0.025 | 3520 | 3525 | 3530 | 3540 | 3550 | |||||||||
| 38 | 42 | 38-0.039 | 42+0.025 | 8 | 3820 | 3825 | 3830 | 3840 | 3850 | ||||||||
| 40 | 44 | 40-0.039 | 44+0.025 | 4020 | 4025 | 4030 | 4040 | 4050 | |||||||||
| d | D | 축 h8 |
H7 하우징 보어 |
설치됨 베어링 d |
벽 두께 | 오일 구멍 | f1 | f2 | L 0-0.40 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 최소. | 최대. | 25 | 30 | 40 | 50 | 60 | 80 | 90 | 100 | ||||||||
| 45 | 50 | 45-0.039 | 50+0.025 | +0.205 +0.030 |
2.460 | 2.400 | 8 | 1.5 | 1.0 | 4525 | 4530 | 4540 | 4550 | ||||
| 50 | 55 | 50-0.039 | 55+0.030 | +0.210 +0.030 |
5030 | 5040 | 5050 | 5060 | |||||||||
| 55 | 60 | 55-0.046 | 60+0.030 | 5530 | 5540 | 5550 | 5560 | ||||||||||
| 60 | 65 | 60-0.046 | 65+0.030 | 6030 | 6040 | 6050 | 6060 | ||||||||||
| 65 | 70 | 65-0.046 | 70+0.030 | 6530 | 6540 | 6550 | 6560 | ||||||||||
| 70 | 75 | 70-0.046 | 75+0.030 | 7030 | 7040 | 7050 | 7060 | 7080 | |||||||||
| 75 | 80 | 75-0.046 | 80+0.030 | 9.5 | 7530 | 7540 | 7550 | 7560 | |||||||||
| 80 | 85 | 80-0.046 | 85+0.035 | +0.215 +0.030 |
8040 | 8050 | 8060 | 8080 | |||||||||
| 85 | 90 | 85-0.054 | 90+0.035 | 8530 | 8550 | 8560 | 8580 | 85100 | |||||||||
| 90 | 95 | 90-0.054 | 95+0.035 | 9050 | 9060 | 9080 | 90100 | ||||||||||
| 95 | 100 | 95-0.054 | 100+0.035 | 9560 | 9580 | 9590 | 95100 | ||||||||||
| 100 | 105 | 100-0.054 | 105+0.035 | 10060 | 10080 | 10090 | 100100 | ||||||||||
| 105 | 110 | 105-0.054 | 110+0.035 | 10560 | 10580 | 105100 | |||||||||||
| 110 | 115 | 110-0.054 | 115+0.035 | 11060 | 11080 | 110100 | |||||||||||
| 115 | 120 | 115-0.054 | 120+0.035 | 11550 | 11580 | ||||||||||||
| 120 | 125 | 120-0.054 | 125+0.040 | +0.220 +0.030 |
12050 | 12060 | 120100 | ||||||||||
| 125 | 130 | 125-0.063 | 130+0.040 | 125100 | |||||||||||||
| 130 | 135 | 130-0.063 | 135+0.040 | 13060 | 130100 | ||||||||||||
| 135 | 140 | 135-0.063 | 140+0.040 | 13560 | 13580 | ||||||||||||
| 140 | 145 | 140-0.063 | 145+0.040 | 14060 | 14080 | 140100 | |||||||||||
| 150 | 155 | 150-0.063 | 155+0.040 | 15060 | 15080 | 150100 | |||||||||||
