| 브랜드 이름: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| 모델 번호: | JF800 JF720 JF700 바이메탈 무연 플레인 베어링 |
| 모크: | 800은 (민 / 부분을 연결합니다. 명령하세요) |
| 가격: | $0.20 - $2.00 / Pieces ,Negotiable |
| 지불 조건: | 향상 웨스턴 유니온에서 TT |
| 공급 능력: | 캐스팅 바이메탈 부싱, 중국, 제조들, 공급자들, 공장, 도매이, 그라파이트 태도, 금속 방위각, 플랜지된 두 가지 금속으로 된 미끄럼 베어링으로 부싱, 본인 윤활 처리 부싱, 언 |

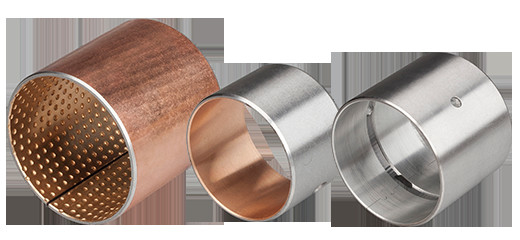

CUPB10SN10 합금으로 만든 정상적인 주석 도금 바이메탈 베어링 덤불은 이중 체 재료, 특히 CUPB10SN10 합금을 사용하여 구성되는 베어링 덤불의 유형을 나타냅니다. 이 합금은 특정 비율로 구리 (Cu), 납 (PB) 및 주석 (SN)으로 구성되며 10% 납 및 10% 주석 함량으로 구성됩니다. 이들 베어링 덤불의 표면에있는 주석 도금은 추가적인 부식성과 내마모성을 제공하여 내구성과 수명을 향상시킵니다.
CUPB10SN10 합금은 우수한 가공성, 내마모성 및 자체 흡연 특성으로 인해 베어링 응용 분야를 위해 종종 선택됩니다. 일반적으로 CUPB10SN10 합금 오버레이가있는 강철 백업으로 구성된 이중 체 설계는 베어링 부시가 고 부하를 견딜 수 있고 까다로운 작동 조건에서 안정적인 성능을 제공 할 수있게합니다.
CUPB10SN10 합금 표면의 주석 도금은 부식성을 향상시킬뿐만 아니라 보호 층으로도 작용하여 잔해, 수분 또는 기타 오염 물질로 인한 손상의 가능성을 줄입니다. 이로 인해 베어링 덤불은 자동차, 기계 및 중장비를 포함한 광범위한 산업 응용 분야에서 사용하기에 적합합니다.
요약하면, CUPB10SN10 합금으로 만들어진 정상 주석 도금 바이메탈 베어링 덤불은 신뢰할 수 있고 내구성이 뛰어난 구성 요소이며 탁월한 마모 및 부식 저항을 제공하므로 베어링 응용 프로그램을 요구하는 데 적합합니다.
| JF800 합금 코드 및 해당 국제 코드 | |||
| 제품 코드 | 합금 코드 | 합금 경도 | 해당 국제 코드 |
| JF800 | cupb10sn10 | 69-90 HB | DIN-CUPB10SN, SAE-797, JIS-LBC3, -SY, GLYCO-66, Federal Mogul-HF2, Daido-L10, ACL-F100 |
재료스틸+cupb10sn10, 스틸+CupB24SN4, 스틸+CupB24SN, 스틸+CUPB30 스틸+CUPB10SN10+흑연빠르고 즉각적인 배송을 위해 온라인으로 주문할 수 있습니다. 제품 선택에 도움이되거나 웹 사이트에 나열되지 않은 부싱을 찾기 위해 부싱에 대한 이메일을 보내 주시기 바랍니다. 브론즈 시리즈 부싱 카탈로그가있는 BIMETAL WRAPPEND Steel -Metric [플랜지 유형으로도 제공].
바이메탈 부싱 Beaings vsb-800.pdf 이중 스틸 스틸 청동 슬리브 덤불 제조업체 .pd ...
제조업체 및 수출국, 트리 메탈 및 스티 메탈 및 솔리드 캐스트 금속 베어링 및 부싱, Bimetal Bearings_SAE 797, SAE 799, SAE 783, SAE 48, SAE 49, 제조업체 및 재료 특성은 맞춤형 이중 부시 제조, 브론즈 스틸 부싱 및 자체 기반 베어링 공급 업체 및 기타 자체 핵심 베어링. 일반 베어링 솔루션 전문. www.bronzegleitlager.com은 최고의 이중 베어링 소싱 및 슬라이딩 베어링입니다.
조달 전문가, 엔지니어, 플랜트 및 시설 관리 및 비즈니스를위한 공급 업체 발견 온라인 웹 사이트 ...
강철 백업 리드 브론즈 :
DIN CUPB10SN, SAE797, UNS C93700, Federal Mogul / Talho HF2, Glacler SY, SAE792
CUPB24SN4, SAE799, DAIDO L23, JIS-LBC6, GLYCO-68, ACL-F250, SAE794
강철 후원 구리 주금 합금 : CUPB24SN SAE-49, ACL-F780 CUPB30, SAE-48, JIS-KJ3.
JF800 바이메탈 베어링의 오일 구멍이있는 강철 열매 덤불 중국 펌프 부싱 및 바이 메탈 베어링 온라인 판매 BIMTEL 베어링 : BM JF600 JF650 JF720 설명
바이메탈 부싱은 합금 안감 재료를 갖는 강철 스트립으로 형성됩니다. 합금 라이닝 표면은 다른 적용에 따라 가공 오일 그루브, 구멍, 형성된 들여 쓰기 등 일 수 있습니다. 높은 하중, 저속 발진 및 회전 운동에 적합합니다.
Viiplus China Bimetal 부싱 하중 기능은 윤활 조건에 따라 오일 구멍, 그루브 등으로 향상 될 수 있습니다. 경우에 따라 마른 베어링은 윤활 조건에서도 사용될 수 있습니다.
바이메탈 베어링매트릭스, 표면 소결 구리, 주석 합금, 롤링 롤링 베어링, 표준 합금 재료는 다음과 같습니다.cupb10sn10, cusn6zn6pb3, cupb24sn4, cupn30, alsn20cu.
베이스 플레이트는 저탄소 강으로 만들어 지므로 샤프트 슬리브의 외경의 가공 정확도가 보장됩니다. 또한, 제품이 시트 구멍에로드 된 후 나사 고정이 필요하지 않습니다. 외부 원의 모양을 방지하기 위해 간섭 적합에 의존 할 수 있습니다.
내부 표면에서 합금의 화학적 조성의 변화는 다른 베어링 압력, 다른 서비스 온도 및 다른 슬라이딩 속도의 요구 사항을 충족시킬 수 있습니다. 구조가 다른 오일 그루브는 생산의 마찰 표면을 위해 설계되었으며, 오일 캐비티는 다양한 오일 링 방법의 요구 사항을 충족시키고 액슬 물기 현상을 방지 할 수 있습니다.
| 부품 번호. | 기술 데이터 | |||||||||
| 비 플루스 | 공칭 직경 | 벽 두께 S3 | 너비 | Shaft-φ dj, H8 | 주택 φ dh, H7 |
Bush-φ di, 엉덩이. H7 주택에서 | 클리어런스 CD | 오일 구멍 φ | ||
| DI | 하다 | 맥스. 최소 |
비 | 맥스. 최소 |
맥스. 최소 |
맥스. 최소 |
맥스. 최소 |
DL | ||
| PM2015SY | 20 | 23 | 1.490 1.430 |
15 | 20.000 19.967 |
23.021 23.000 |
+ 0.161 + 0.020 |
0.194 0.020 |
4 | |
| PM2025SY | 20 | 23 | 25 | |||||||
| PM2030SY | 20 | 23 | 30 | |||||||
| PM2215SY | 22 | 25 | 15 | 22.000 21.967 |
25.021 25.000 |
6 | ||||
| PM2220SY | 22 | 25 | 20 | |||||||
| PM2225SY | 22 | 25 | 25 | |||||||
| PM2230SY | 22 | 25 | 30 | |||||||
| PM2515SY | 25 | 28 | 15 | 25.000 24.967 |
28.021 28.000 |
|||||
| PM2520SY | 25 | 28 | 20 | |||||||
| PM2525SY | 25 | 28 | 25 | |||||||
| PM2530SY | 25 | 28 | 30 | |||||||
| PM2815SY | 28 | 32 | 1.980 1.920 |
15 | 28.000 27.967 |
32.025 32.000 |
+ 0.185 + 0.040 |
0.218 0.040 |
||
| PM2820SY | 28 | 32 | 20 | |||||||
| PM2825SY | 28 | 32 | 25 | |||||||
| PM2830SY | 28 | 32 | 30 | |||||||
| PM3015SY | 30 | 34 | 15 | 30.000 29.967 |
34.025 34.000 |
|||||
| PM3020SY | 30 | 34 | 20 | |||||||
| PM3025SY | 30 | 34 | 25 | |||||||
| pm3030sy | 30 | 34 | 30 | |||||||
| PM3040SY | 30 | 34 | 40 | |||||||
| PM3230SY | 32 | 36 | 30 | 32.000 31.961 |
36.025 36.000 |
0.224 0.040 |
||||
| PM3240SY | 32 | 36 | 40 | |||||||
| PM3515SY | 35 | 39 | 15 | 35.000 34.961 |
39.025 39.000 |
|||||
| PM3520SY | 35 | 39 | 20 | |||||||
| PM3525SY | 35 | 39 | 25 | |||||||
| PM3530SY | 35 | 39 | 30 | |||||||
| PM3535SY | 35 | 39 | 35 | |||||||
| PM3540SY | 35 | 39 | 40 | |||||||
| PM3545SY | 35 | 39 | 45 | |||||||
| PM3550SY | 35 | 39 | 50 | |||||||
| PM4020SY | 40 | 44 | 20 | 40.000 39.961 |
44.025 44.000 |
8 | ||||
| PM4030SY | 40 | 44 | 30 | |||||||
| PM4040SY | 40 | 44 | 40 | |||||||
| PM4050SY | 40 | 44 | 50 | |||||||
| PM4060SY | 40 | 44 | 60 | |||||||
| PM4530SY | 45 | 50 | 2.460 2.400 |
30 | 45.000 44.961 |
50.025 50.000 |
+ 0.225 + 0.080 |
0.264 0.080 |
||
| PM4540SY | 45 | 50 | 40 | |||||||
| PM4550SY | 45 | 50 | 50 | |||||||
| PM4560SY | 45 | 50 | 60 | |||||||
| PM5020SY | 50 | 55 | 20 | 50.000 49.961 |
55.030 55.000 |
+ 0.230 + 0.080 |
0.269 0.080 |
|||
| PM5030SY | 50 | 55 | 30 | |||||||
| PM5040SY | 50 | 55 | 40 | |||||||
| PM5050SY | 50 | 55 | 50 | |||||||
| PM5060SY | 50 | 55 | 60 | |||||||
| PM5535SY | 55 | 60 | 35 | 55.000 54.954 |
60.030 60.000 |
0.276 0.080 |
||||
| PM5540SY | 55 | 60 | 40 | |||||||
| PM5555SY | 55 | 60 | 55 | |||||||
| PM5560SY | 55 | 60 | 60 | |||||||
| PM6030SY | 60 | 65 | 30 | 60.000 59.954 |
65.030 65.000 |
|||||
| PM6040SY | 60 | 65 | 40 | |||||||
| PM6060SY | 60 | 65 | 60 | |||||||
| PM6070SY | 60 | 65 | 70 | |||||||
| PM6540SY | 65 | 70 | 40 | 65.000 64.954 |
70.030 70.000 |
|||||
| PM6550SY | 65 | 70 | 50 | |||||||
| PM6560SY | 65 | 70 | 60 | |||||||
| PM6570SY | 65 | 70 | 70 | |||||||
| 부품 번호. | 기술 데이터 | |||||||||
| 비 플루스 | 공칭 직경 | 벽 두께 S3 | 너비 | Shaft-φdj, H8 | 주택 φ dh, H7 |
Bush-φ di, 엉덩이. H7 주택에서 | 클리어런스 공동 | 오일 구멍 0 | ||
| 디, | 하다 | 맥스. 최소 | 비 | 맥스. 최소 | 맥스. 최소 | 맥스. 최소 | 맥스. 최소 | DL | ||
| PM7030SY | 70 | 75 | 2.460 2.400 |
30 | 70.000 69.954 |
75.030 75.000 |
+ 0.230 + 0.080 |
0.276 0.080 |
8 | |
| PM7040SY | 70 | 75 | 40 | |||||||
| PM7045SY | 70 | 75 | 45 | |||||||
| PM7050SY | 70 | 75 | 50 | |||||||
| PM7065SY | 70 | 75 | 65 | |||||||
| PM7080SY | 70 | 75 | 80 | |||||||
| PM7540SY | 75 | 80 | 40 | 75.000 74.954 |
80.030 80.000 |
+ 0.235 + 0.080 |
0.281 0.080 |
9.5 | ||
| PM7560SY | 75 | 80 | 60 | |||||||
| PM7580SY | 75 | 80 | 80 | |||||||
| PM8040SY | 80 | 85 | 40 | 80.000 79.954 |
85.035 85.000 |
|||||
| PM8060SY | 80 | 85 | 60 | |||||||
| PM8075SY | 80 | 85 | 75 | |||||||
| PM8080SY | 80 | 85 | 80 | |||||||
| PM8560SY | 85 | 90 | 60 | 85.000 85.946 |
90.035 90.000 |
0.289 0.080 |
||||
| PM9040SY | 90 | 95 | 40 | 90.000 89.946 |
95.035 95.000 |
|||||
| PM9070SY | 90 | 95 | 70 | |||||||
| PM9090SY | 90 | 95 | 90 | |||||||
| PM10040SY | 100 | 105 | 40 | 100.000 99.946 |
105.035 105.000 |
|||||
| PM10050SY | 100 | 105 | 50 | |||||||
| PM10060SY | 100 | 105 | 60 | |||||||
| PM10080SY | 100 | 105 | 80 | |||||||
| PM10095SY | 100 | 105 | 95 | |||||||
| PM12050SY | 120 | 125 | 50 | 120.000 119.946 |
125.040 125.000 |
+ 0.240 + 0.080 |
0.294 0.080 |
|||
| PM13560SY | 135 | 140 | 60 | 135.000 134.937 |
140.040 140.000 |
0.303 0.080 |
||||
| 비 플루스 | 내부 φ dj 맥스. 최소 |
외부 φ 맥스. 최소 |
두께 st 맥스. 최소 |
다웰 홀 φ dd 맥스. 최소 |
피치 서클 φ dp 맥스. 최소 |
쉬는 수심 깊이 ha 맥스. 최소 |
||||
| wc30sy | 32.00 32.25 |
54.00 53.75 |
1.45 1.41 |
4.125 4.375 |
43.12 42.88 |
0.95 1.20 |
||||
| WC35SY | 38.00 38.25 |
62.00 61.75 |
50.12 49.88 |
|||||||
| WC40SY | 42.00 42.25 |
66.00 65.75 |
54.12 53.88 |
|||||||
| WC45SY | 48.00 48.25 |
74.00 73.75 |
1.95 1.92 |
61.12 60.88 |
1.45 1.70 |
|||||
| WC50SY | 52.00 52.25 |
78.00 77.75 |
65.12 64.88 |
|||||||
롤 드라이 슬라이딩 베어링 ()
스틸 + 청동 파우더 + CupB24SN4 및 기타
cupb24sn4줄 지어 (유지 보수가 없음), 자체 윤활 플레인 또는 플랜지 베어링, 스러스트 세탁기 및 스트립, 소결 된 브론즈 층이있는 탄소강 쉘cupb24sn4
바이메탈의 적용은 오일 윤활 조건, 고 부하 및 저속 회전, 스윙 모션에 적합한 오일 윤활 조건으로 설계되어야합니다. 현재, 자동차 밸런스 브릿지, 스프링 플레이트 시트 구멍, 브레이크 신발, 스티어링 너클, 모션 커넥팅로드, 펀치 슬라이딩 부품, 불도저지지, 무거운 운전 휠, 오일 펌프, 엔진, 클러치 - 마이네이트 메르네리, 앨리 틀리 메르네리, 앨리 링 (Mining Machin) 건설 기계, 농업 기계, 강철 롤링 기계 등.
탄소강 + 구리 분말
표준 치수로 제공되는 베어링 양식
· 원통형 덤불
· 플랜지 덤불
· 스러스트 와셔
· 플랜지 와셔
· 슬라이딩 플레이트
부품은 국제 표준에 따라 기본 치수 (내 직경, 외부 직경, 길이 등)를 가진 광범위한 베어링 제품의 표준 크기로 제공됩니다. 추가 기능이있는 특수 베어링은 고객 사양 및 요구 사항에 따라 제조 할 수 있습니다.
응용 프로그램 엔지니어와 함께 프로젝트를 시작하십시오바이메탈 부싱
Viiplus 제품은 모든 산업 분야에서 널리 사용됩니다
유압 및 공압 산업, 단조 공작 기계 산업, 플라스틱 기계 산업, 리프팅 및 취급 기계, 항구 기계, 사무실, 피트니스 기계, 섬유 기계, 식품 포장, 충전 기계, 화학 기계, 인쇄 및 포장, 종이 제조 기계, 자동차 제조업체, 선박 산업, 양성 산업, 제조, 제조업, 제조업체, 제조업체, 화학 기계, 화학 기계, 화학 기계, 화학 기계, 화학 기계, 화학 기계, 화학 기계, 화학 기계, 화학 기계, 화학 기계, 화학 기계, 화학 기계, 화학 기계. 기계 등
