브랜드 이름: | VIIPLUS |
모델 번호: | 바이메탈 부싱 |
모크: | 교섭할 수 있습니다 |
가격: | 협상 가능 |
지불 조건: | 머니그램, 웨스턴 유니온, 전신환 |
공급 능력: | 캐스팅 바이메탈 부싱, 중국, 제조들, 공급자들, 공장, 도매이, 그라파이트 태도, 금속 방위각, 플랜지된 두 가지 금속으로 된 미끄럼 베어링으로 부싱, 본인 윤활 처리 부싱, 언 |

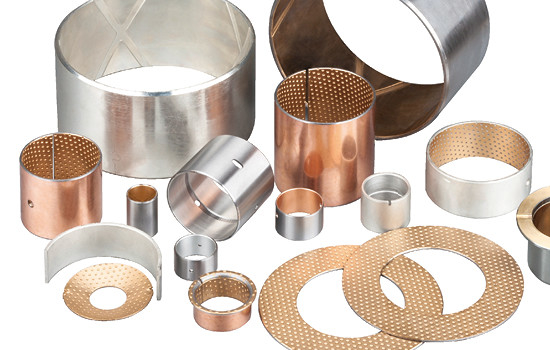

JF800 갱메탈 브론즈 비메탈 베어링 부시 (Gunmetal Bronze Bimetal Bearing Bushes with Groove Design) 는 갱메탈 (금속 합금의 일종) 과 다른 금속, 일반적으로 강철을 결합한 비메탈 물질로 만든 부시를 가리킨다.갈라진 설계는 윤활유 또는 윤활유의 유지를 허용하는 특정 특징입니다, 부시의 성능과 내구성을 향상시킵니다.
총 금속 청동은 뛰어난 마모 저항성, 부식 저항성 및 부하 운반 능력으로 선택됩니다. 이중 금속 구조는 강력하고 내구적인 지원 재료를 제공합니다.총금속 층은 원활한 작동과 마찰을 줄이는 것을 보장합니다..
이러한 부싱은 고성능 및 오래 지속되는 베어링이 필요한 다양한 산업용 용도로 널리 사용됩니다.갈라진 설계는 윤활이 중요 한 응용 프로그램에 특히 적합 합니다, 회전 기계, 엔진, 펌프와 같이.JF800 갱메탈 브론즈 비메탈 베어링 부시의 사용은 그루브 디자인으로 기계 시스템의 효율성과 신뢰성을 크게 향상시킬 수 있습니다..
비메탈 베어링 부시,오일 홀 디자인, 비메탈원통 부싱, 플랜지 베어링, 스프러스 워셔, 중국에서 주문 제작. 재료 (CuPb10Sn10, SAE-797, JIS-LBC3 브론즈 합금)
오일 홀 형태
다이아몬드 형태
부드럽고 기름 주머니가 없습니다.
오일 홀은 비메탈 부싱이 충분히 윤활한 경우 설계해야합니다. 다음과 같은 오일 홀 디자인이 권장되며 특별한 요구 사항이없는 비메탈 시리즈에도 적합합니다. | |||||
부시 오버데이 (D) | Φ14>D ≤ 22 | Φ22>D ≤ 40 | Φ40>D ≤ 50 | Φ50>D ≤ 100 | Φ100>D ≤ 180 |
오일 홀 지름 (mm) | 3 | 4 | 5 | 6 | 7 |
Bimetal 베어링 오일 구멍 위치는 분할 간격과 로딩 영역에서 떨어져 있어야하며 오일 취득을 선호해야합니다. |
화학 성분 질량 /% | |||||||||
---|---|---|---|---|---|---|---|---|---|
큐 | SN | 알 | 페 | 원 | 니 | Pb | 네 | P | Zn |
780.0-820 | 90.0-11.0 | 0.01 | 0.25 | 0.2 | 2 | 80.0-11.0 | 0.01 | 0.1 | 2 |
우리는 고객의 특수 요구 사항과 도면에 따라 정밀 완성품을 생산 할 수 있습니다.
시네트 SAE797 레이어 + 스틸 뒷면 + 구리 접착 / 틴 접착
JF800 비메탈 베어링은 낮은 탄소 강철 판을 매트릭스 재료로 사용하여 합금 된 강철 및 구리 합금 제품입니다.CuPb10Sn10또는CUSn6Zn6Pb3표면. bimetlal t는 가장 강한, 중량 차량 균형 브리지 부시, 가스켓의 이중 합금 베어링 부시입니다.이 제품에서 사용 된 모든그것은 널리 사용 된 높은 부하 낮은 속도 슬라이딩 베어링입니다.
우리는 다양한 종류의 구리 합금 표면 처리의 운영 조건에 따라 bmetal 베어링을 설계 할 수 있습니다오일 탱크, 오일 홀, 홀좋은 결합 강도와 최적의 운반 능력은 2차 합금 및 2차 진압에 의해 얻을 수 있습니다.
최대 동적 부하 | 140P N/mm2 | 최대 온도°C | 기름유유 | 150°C | |
최대 선형 속도 | 기름유유 | 2.5Vm/s | 유체 윤활 | 250°C | |
MAX PV | 20.8N/mm2. m/s | 축의 지름에 맞추어 | HRC | ≥ 53 | |
μ | 00.05~0.15 | 라 | 00.16~0.63 | ||
최대 선형 속도 | 유체 윤활 | 10 | 합금층의 경직성 | 80~120 | |
MAX PV | 10 | 열전도 계수 | 47W/mk | ||
μ | 00.04~0.12 | 선형 팽창 계수 (축) | 18x10-6/K |
정상 두께 |
B시리즈의 허용값 (기계화되지 않는) |
C 시리즈의 허용도 (기계화되지 않는) |
1.0 | -0.025 | +0.25 +0.15 |
2.0 | -0.030 | +0.25 +0.15 |
2.5 | -0.035 | +0.25 +0.15 |
3.0 | -0.040 | +0.30 +0.15 |
3.5 | -0.045 | +0.30 +0.15 |
3.5 | -0.050 | +0.30 +0.15 |
d
|
D
|
相配轴径
公差 (公差) h8)
|
相配座孔
공차 (H7)
|
압입H7座孔
내 길이
|
벽 두께
壁厚
|
注油孔
|
f1
|
f2
|
L0
-0.40 |
||||||||
분
|
최대
|
10
|
15
|
20
|
25
|
30
|
40
|
50
|
60
|
||||||||
10
|
12
|
10-0.022
|
12+0.018
|
+0.148
+0.010 |
0.995
|
0.935
|
4
|
0.5
|
0.3
|
1010
|
1015
|
1020
|
|
|
|
|
|
12
|
14
|
12-0.027
|
14+0.018
|
1210
|
1215
|
1220
|
|
|
|
|
|
||||||
14
|
16
|
14-0.027
|
16+0.018
|
1410
|
1415
|
1420
|
|
|
|
|
|
||||||
15
|
17
|
15-0.027
|
17+0.018
|
1510
|
1515
|
1520
|
|
|
|
|
|
||||||
16
|
18
|
16-0.027
|
18+0.018
|
0.8
|
0.4
|
1610
|
1615
|
1620
|
|
|
|
|
|
||||
18
|
20
|
18-0.027
|
20+0.021
|
+0.151
+0.010 |
1810
|
1815
|
1820
|
1820
|
|
|
|
|
|||||
20
|
23
|
20-0.033
|
23+0.021
|
+0.181
+0.020 |
1.490
|
1.430
|
2010
|
2015
|
2020
|
2020
|
|
|
|
|
|||
22
|
25
|
22-0.033
|
25+0.021
|
6
|
2210
|
2215
|
2220
|
2220
|
|
|
|
|
|||||
24
|
27
|
24-0.033
|
27+0.021
|
1.0
|
0.5
|
2410
|
2415
|
2420
|
2420
|
2430
|
|
|
|
||||
25
|
28
|
25-0.033
|
28+0.021
|
|
2515
|
2520
|
2520
|
2530
|
|
|
|
||||||
26
|
30
|
26-0.033
|
30+0.021
|
+0.205
+0.030 |
1.980
|
1.920
|
|
2615
|
2620
|
2620
|
2630
|
|
|
|
|||
28
|
32
|
28-0.033
|
32+0.025
|
|
2815
|
2820
|
2820
|
2830
|
2840
|
|
|
||||||
30
|
34
|
30-0.033
|
34+0.025
|
1.2
|
0.6
|
|
3015
|
3020
|
3020
|
3030
|
3040
|
|
|
||||
32
|
36
|
32-0.039
|
36+0.025
|
|
3215
|
3220
|
3220
|
3230
|
3240
|
|
|
||||||
35
|
39
|
35-0.039
|
39+0.025
|
|
|
3520
|
3520
|
3530
|
3540
|
3550
|
|
||||||
38
|
42
|
38-0.039
|
42+0.025
|
8
|
|
|
3820
|
3820
|
3830
|
3840
|
3850
|
|
|||||
40
|
44
|
40-0.039
|
44+0.025
|
|
|
4020
|
4020
|
4030
|
4040
|
4050
|
|
d
|
D
|
相配轴径公差(h8)
|
相配座孔公差 (H7)
|
압입H7座孔内径公差
|
벽 두께
壁厚
|
注油孔
|
f1
|
f2
|
L0
-0.40 |
||||||||
분
|
최대
|
25
|
30
|
40
|
50
|
60
|
80
|
90
|
100
|
||||||||
45
|
50
|
45-0.039
|
50+0.025
|
+0.205
+0.030 |
2.460
|
2.400 |
8
|
1.5
|
1.0
|
4525
|
4530
|
4540
|
4550
|
|
|
|
|
50
|
55
|
50-0.039
|
55+0.030
|
+0.210
+0.030 |
|
5030
|
5040
|
5050
|
5060
|
|
|
|
|||||
55
|
60
|
55-0.046
|
60+0.030
|
|
5530
|
5540
|
5550
|
5560
|
|
|
|
||||||
60
|
65
|
60-0.046
|
65+0.030
|
|
6030
|
6040
|
6050
|
6060
|
|
|
|
||||||
65
|
70
|
65-0.046
|
70+0.030
|
|
6530
|
6540
|
6550
|
6560
|
|
|
|
||||||
70
|
75
|
70-0.046
|
75+0.030
|
|
7030
|
7040
|
7050
|
7060
|
7080
|
|
|
||||||
75
|
80
|
75-0.046
|
80+0.030
|
9.5
|
|
7530
|
7540
|
7550
|
7560
|
|
|
|
|||||
80
|
85
|
80-0.046
|
85+0.035
|
+0.215
+0.030 |
|
|
8040
|
8050
|
8060
|
8080
|
|
|
|||||
85
|
90
|
85-0.054
|
90+0.035
|
|
8530
|
|
8550
|
8560
|
8580
|
|
85100
|
||||||
90
|
95
|
90-0.054
|
95+0.035
|
|
|
|
9050
|
9060
|
9080
|
|
90100
|
||||||
95
|
100
|
95-0.054
|
100+0.035
|
|
|
|
|
9060
|
9080
|
9090
|
90100
|
||||||
100
|
105
|
100-0.054
|
105+0.035
|
|
|
|
|
10060
|
10080
|
10090
|
100100
|
||||||
105
|
110
|
105-0.054
|
110+0.035
|
|
|
|
|
10560
|
10580
|
|
105100
|
||||||
110
|
115
|
110-0.054
|
115+0.035
|
|
|
|
|
11060
|
11080
|
|
110100
|
||||||
115
|
120
|
115-0.054
|
120+0.035
|
|
|
|
11550
|
|
11580
|
|
|
||||||
120
|
125
|
120-0.054
|
125+0.040
|
+0.220
+0.030 |
|
|
|
12050
|
12060
|
|
|
120100
|
|||||
125
|
130
|
125-0.063
|
130+0.040
|
|
|
|
|
|
|
|
125100
|
||||||
130
|
135
|
130-0.063
|
135+0.040
|
|
|
|
|
13060
|
|
|
130100
|
||||||
135
|
140
|
135-0.063
|
140+0.040
|
|
|
|
|
13560
|
13580
|
|
|
||||||
140
|
145
|
140-0.063
|
145+0.040
|
|
|
|
|
14060
|
14080
|
|
140100
|
||||||
150
|
155
|
150-0.063
|
155+0.040
|
|
|
|
|
15060
|
15080
|
|
150100
|
이중 금속 부싱은 합금 배열 재료로 강철 스트립으로 형성됩니다. 합금 배열 표면은 다른 응용 프로그램에 따라 가공 된 오일 굴곡, 구멍, 형성 된 힌트 등이 될 수 있습니다.높은 부하에 적합합니다., 낮은 속도 진동 & 회전 움직임.
